数显超声波探伤仪详细参数

SUB180型数显超声波探伤仪

SUB180型数显超声波探伤仪性能特点
脉冲宽度自动匹配/50ns-1000ns
探头阻尼100Ω、150Ω、200Ω、500Ω,4档可调
100个独立探伤通道,可自由设置和存储多种探伤工艺和标准
高压脉冲分方波和尖脉冲两种,方波脉冲幅值和脉宽可调
直探头、斜探头、双晶直探头、双晶斜探、表面波探头等多种探伤工作方式
DGS(AVG)曲线适用于锻件等工件的探伤;
可处理*大25米量程的回波信号
检测过程实时动态录像并回放,录像时长累计*大160分钟
5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
正半波、负半波、全波、射频共4种检波方式
拥有直探头、斜探头自动校准功能,使用简单方便;
具有双闸门捕捉波形功能,
根据曲面的直径自动修正缺陷位置的检测结果
自动测量、计算裂纹深度
实时检索缺陷*高波,记录缺陷*大值
对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断
焊缝图示、当量孔径计算等功能
可设置闸门、曲线的进波、失波等多种条件的声光报警,低电量报警
主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找
主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置
SUB180型数显超声波探伤仪多种行业报告可选
A扫描、B厚度扫描、颜色B扫描和灰度B扫描共4种扫描方式;
数据可通过USB2.0接口导入计算机
大容量锂电池可保证续航20个小时以上,可随时更换电池
备用电池可单独充电,主机工作时可给电池充电
可用腕带单手持机操作,也可通过背带挂在胸前操作
防护等级IP53,可在滴水环境或小雨中使用
SUB180型数显超声波探伤仪技术参数
声速范围:200m/s~20000m/s
增益范围:0dB~110dB
采样频率:100MHz
显示延迟:20μs~+3400μs
探头零偏:0μs~99.99μs
工作频率:0.2MHz~15MHz
电噪声水平:≤10%
重复频率:10~2000Hz
灵敏度余量:>62dB
分辨力:>40dB(5P14)
线性抑制:0~80%(数字抑制)
垂直线性误差:≤3%
水平线性误差:≤0.1%
动态范围:≥32dB
脉冲类型:方波和尖脉冲
脉冲强度:8档可调
脉冲宽度:自动匹配/50ns~1000ns
电池:6×3.7V锂电池
电源:8.4V
环境温度:-20℃~50℃
环境湿度:20%~90%RH
尺寸:23cm×17cm×5.5cm
重量:1.56kg(含皮套)

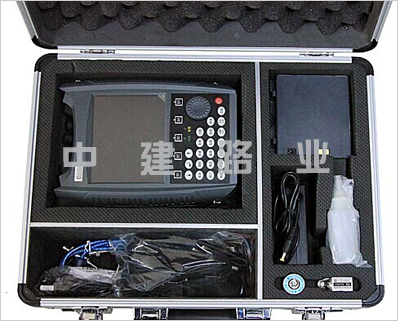

装箱配置:主机、充电器、探头接线电缆(2个)、直探头(Φ20mm,2.5MHz)、斜探头(9×9K2,2.5MHz)、耦合剂、皮套、仪器背带、仪器箱背带、操作手册、包装箱、电池、装箱清单、上位机软件、合格证、Mini-USB数据线、保修单。
