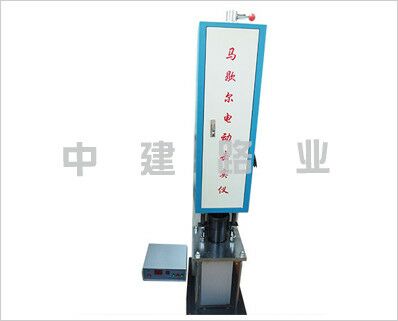

MDJ-IIA型马歇尔电动击实仪使用说明书

1、目的及适用范围：

本击实方法适用于标准击实法制作沥青混合料试件，以供试验室进行沥青混合料物理力学性质的试验使用，适用于马歇尔试验，间接抗拉试验等使用的ф101.6mm±0.2mm×63.5mm圆柱体试件的成型。

2、技术参数：

落距：457mm±1.5mm

锤重：4.5Kg±10g

击实速度：60±5次/分

试模规格：ф101.6mm±0.2mm×63.5mm

3、马歇尔标准击实法的成型步骤：

⑴将拌好的沥青混合料均匀称取一个试件所需的用量（约1200g）当已知沥青混合料的密度时，可根据试件的标准尺寸计算并乘以1.03得到要求的混合料数量。

⑵在试件制作过程中，为防止混合料温度下降，应连盘

放在烘箱中保温。从烘箱中取出预热的试模及套筒，用沾有少许黄油的棉纱擦拭套筒，底座及击实锤底面，将试模装在底座上，垫一张圆形的吸油性小的纸，按四分法从四个方向用小铲将混合料铲入试模中，用插刀或大螺丝刀沿周边插捣15次，中间10次。插捣后将沥青混合料表面整平成凸圆弧面。

⑶插入温度计，至混合料中心附近，检查混合料温度。

⑷待混合料温度符合要求的压实温度后，将试模连同底

座一起放在击实台上固定，在装好的混合料上面垫一张吸油性小的圆纸，再将装有击实仪锤及导向棒的压实头插入试模中，开启本击实仪开始实验。

4、实验过程（接合图中所示进行操作）

试验前先接通三组380V电源，并检查输入航空插头，与工作输出航空插头是否接牢，然后打开电源。显示屏显示“日日”，按照所需锤击次数，按置数器设定好。放下压模装置（8）压紧试筒，然后松开挂锤座（1）使导杆落下，用手触动“点动”键观察传动轮正反转，严谨反转。

《注：挑锤块（5）逆时针行驶为正转，反之则更改电源线，任意调换其中两根即可，一切正常后，按下“启动”键，击实仪开始工作》。

当试件击实一面后，取下套筒将试模调头，然后以同样的方式和次数击实另一面。

试件击实结束后，立即用镊子取掉上下面的纸，用卡尺量取试件离试模上口的高度，并由此计算试件高度，如不符合要求，试件应作废，并按下式调整试件的混合料质量，以保证高度符合63.5mm±1.3mm的要求。

*后卸去试筒及底座，将装有试件的试模横向放置冷却至室温（不少于12小时）置脱模机上脱出。

5、清理

工作完毕后，把试模清理干净以备下次实验用。把本仪器擦拭干净，并在导杆击实锤传动轮上擦拭上润滑油，把控制器上电源断开，电源开关关闭。
