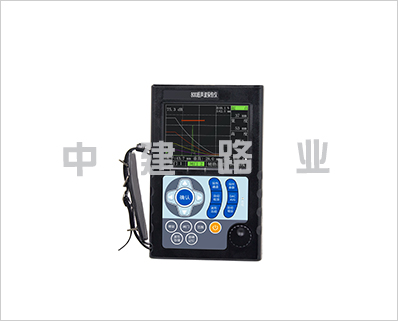

KX800型数字超声波探伤仪

时间:2018-09-08 11:01 作者:中建路业 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
KX800型数字超声波探伤仪详细参数

一、KX800型数字超声波探伤仪概述:
数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、KX800型数字超声波探伤仪主要功能:
●高精度定量、定位,满足了较近和较远距离探伤的要求;
●近场盲区小,满足了小管径、薄壁管探伤的要求;
●自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”
●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);
●自由切换三种标尺(深度d、水平p、距离s);
●自动增益、回波包络、峰值记忆功能提高了探伤效率;
●自动录制探伤过程并可以进行动态回放;
●φ值计算:直探头锻件探伤,找准缺陷*高波自动换算孔径ф值;
●500个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
●可自由存储、回放500幅A扫波形及数据;
●DAC、AVG、TCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
●14个内置探伤标准可调出;
●可以自由输入任意行业标准;
●发射脉冲宽度和强度可调;
●B扫描功能,清晰显示缺陷纵截面形状;
●与计算机通讯,实现计算机数据管理,并可导出WORD格式、A4纸张的探伤报告;
●IP65标准ABS塑料外壳,坚固耐用,防水防尘,抗干扰能力较强;
●利用(无线)通讯软件可以分析数据打印报告等;
●26万色真彩屏超高亮显示,适合强光、弱光的工作环境;
●高性能安全环保锂电池供电,可连续工作8-10小时;
●实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;
●掉电保护,存储数据不丢失;
●探伤参数可自动测试或预置;
●数字抑制,不影响增益和线性;
●增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正;
●PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标。
三、KX800型数字超声波探伤仪重要辅助功能:
●角度和K值两种输入方式;
●回波次数分析;
●电源状态指示;
●闸门声光报警;
●DAC声光报警;
●屏幕的冻结和解冻;
●时钟显示;
●休眠和屏保。
四、KX800型数字超声波探伤仪技术参数:
名称
技术数据
扫描范围(mm)
扫描范围(mm):0~10000
档级:2.5,5,10,20,30,40,50,60,70,80,90,100,150,200,250,300,350,400,450,
500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000,10000。
调节步距:1mm
脉冲移位(ms)
脉冲移位(ms):-20~+3400
档级:-20,-10,0.0,10,20,50,100,150,200,250,300,350,400,450,500,600,
700,800,900,1000,1500,2000,2500,3000,3400。
调节步距:0.1(-20ms~999.9ms),1(1000ms~3400ms)
探头零点(ms)
探头零点:0.0~99.99
调节步距:0.01
材料声速(m/s)
材料声速:1000~15000
7个固定声速:2260,2730,3080,3230,4700,5900,6300
调节步距:1
工作方式
单晶探伤、双晶探伤、穿透探伤
频率范围(MHz)
宽带0.4–20
增益调节(dB)
0~130
调节步距:1,2,6,12
线性抑制
屏高的0%~80%,步距:1%
垂直线性误差
垂直线性误差不大于3%
水平线性误差
在扫描范围内,不大于0.1%
探伤灵敏度余量
>62dB(深200mmΦ2平底孔)
动态范围
³32dB
报警
进波报警
分辨力
>40dB(5N20),动态范围:≥32dB
噪声电平
<8%,硬采样频率:320MHz
重复发射频率
100~1000HZ,声速范围:100~20000(m/s)
数字抑制
(0~80)%,不影响线性与增益工作时间:连续工作10小时以上(锂电池)
显示屏
显示屏:
高亮度彩色平板显示器
A-Scan显示区域
全屏或局部
A-Scan显示冻结和解冻A-Scan填充
探伤通道
500个
数据存储
100幅A-Scan图形

与PC机通讯接口标准
无线
测量单位
Mm
电源适配器
输入100V~240V/50Hz~60Hz
输出9V/1.5A
电池
锂电池5000mAh
工作温度(℃)
-20~70
工作湿度(RH)
20%~95%
接口类型
BNC
外型尺寸(mm)
238×155×46
重量(kg)
1.0

五、KX800型数字超声波探伤仪标准配置:
1.主机1台
2.直探头1个
3.斜探头1个
4.9V电源适配器1个
5.探头连接线2根
6.产品包装箱1个
7.使用说明书1本
8.合格证、装箱卡、保修卡1套
