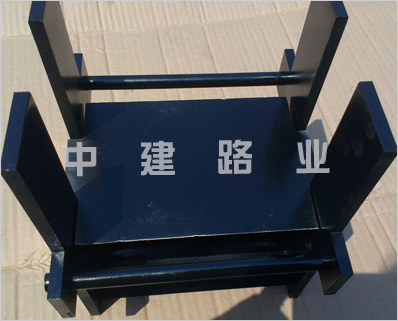

混凝土抗劈裂夹具

混凝土抗劈裂夹具用途：
用于测定混凝土的劈裂抗拉强度。
混凝土抗劈裂夹具技术参数：
支架*大垫块
75mmX20mm
外形尺寸（长×宽×高）
250mm×210mm×220mm
试件尺寸
满足边长为100mm，150mm的立方体试件
混凝土抗劈裂夹具使用方法
1、试件采用边长为150mm的立方体标准试件，每组3个试件。
2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15—20mm，厚3—4mm。两种垫条（板）的长度均应不小于试件的边长，木质垫板不得重复使用。
3、混凝土抗劈裂夹具试验步骤
（1）检查试件外观，并测量尺寸。
（2）在成型时的顶面和底面划出劈裂面的位置。
（3）安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
（4）加载：当试件的抗压强度低于30Mpa时，加载速度取0.02—0.05MPa/s,当试件的抗压强度等于或高于30MPa时，应取0.05—0.08MPa/s。当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。记录*大荷载，*至0.01MPa。
