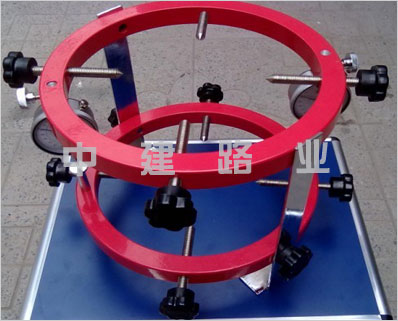

混凝土弹性模量测定仪

TM-II型混凝土弹性模量测定仪系属机械接触式位移计，主要用来测量混凝土试件受压（或受拉）时某些机械力学性能，从而获取试件的某些机构力学性能的指标。可配合各种试验机来测定材料的位移或者应变，并通过换算可求得材料的弹性模量。本仪器整机具有重量轻、读数清晰、结构紧凑，耐腐蚀等特点，是混凝土材料试验中的一种机械测试仪器。因此，广泛应用于各工业系统、各科研、工程、大专院校等单位的位移或者应变的测量分析及控制。

TM-II型混凝土弹性模量测定仪原理和构造

该仪器主要由左主体、左连接板、右主体、右连接杆、右标杆、上刀口、活动下刀口及夹紧架等组成、并配用两只千分表或两只百分表（特制）如图：从图中可以看出，当测定仪上下刀口紧卡在试件上时，在试件受力所产生的轴向位移，使活动下刀口绕中点转动，量表反映出轴向位移数值来。

TM-II型混凝土弹性模量测定仪技术指标：

1、加持试件尺寸（mm）

100×100，,15×125,150×150

2、标距尺寸范围：70-160mm

3、配用量表测量范围：

千分表量程：0-1mm或0-3mm，分度值0.001mm

4、配用量表的精度等级：1级。

TM-II型混凝土弹性模量测定仪使用方法

1、根据试件尺寸，应先调整好两刀口距离。

如150×150试件按图所示。

如100×100试件应先将左端紧固螺母拧紧，把左主体与2只25mm限位套调换位置，然后再把紧固螺母拧紧。

如125×125试件应先将左端紧固螺母拧松，把左主体放在两只限位套之间，再把紧固螺母拧紧。

2、在左右主体上装上标杆，并拧紧止紧螺丝钉。

3、调整上刀口位置，使上下刀口间距离等于所需标距值。

4、松开紧表螺钉，在产品合格证中左右表编号分别装在左右主体上，再调整量表位置，使下刀口底面与底板上螺钉接触，*与量表测量平面接触，测压缩变形可将量表压缩，使起始位置在接近量表*大量程，如测拉伸变形，使量表起始位置在0.1mm左右，然后紧固螺钉固定好量表。需注意紧固量表时要保证量表测杆能上下运动自如，不被卡住。

5、双手捏住右连接板和固定板两端均匀的压缩弹簧使两刀口距增大，这时将仪器加持在试件所需位置上，如嫌夹紧力不够，可调整簧帽。

6、测压缩变形时，仪器在夹持试件后，将定位螺钉下旋离开下刀口底面1mm（做完实验后再复位，使下刀口底面成水平位置）。

测拉伸变形时则不需要将定位螺钉下旋，仍保持与下刀口底面（水平位置）接触。

7为增强上刀口夹紧力，需在标杆上调整夹紧架，其位置应尽量靠近上刀口处，夹紧力也可以通过簧帽调整，做完实验后先卸下夹紧架。

8、试件在标距范围内的压缩量取两表数值的平均值进行计算。

TM-II型混凝土弹性模量测定仪保养及注意要点

1、须小心轻拿轻放。

2、试件如需做破坏实验时，须将仪器按使用方法（五）卸下。

3、主体中的活动下刀口是由两椎体支撑，出厂时已调整好，不得随便调整。

4、使用时被测试件的变形量不得超过量表的*大量程，以免损坏量表。

5、量表测头，上下刀口要保持清洁，用后擦净，涂油放入盒内。
