HJW-30型单卧轴强制式混凝土搅拌机详细参数

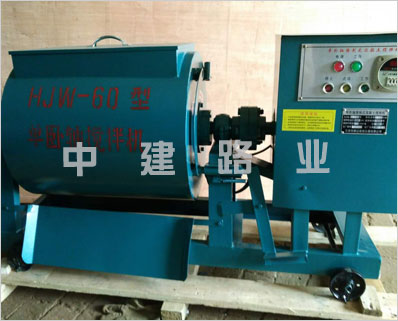

HJW-30型单卧轴强制式混凝土搅拌机

一、HJW-30型单卧轴强制式混凝土搅拌机用途与特点
本机适用于建筑科研单位和建筑公司及大专院校、质检部门,作墙体粉面材料及砌墙浆强度实验用搅拌机械。也可用于生产人工大理石厂家面料及其他粉末状搅拌工作。
本机操作方便,搅拌效率高,残余量小,清洗方便,是比较理想的实验室用砂浆搅拌设备。
二、HJW-30型单卧轴强制式混凝土搅拌机技术参数
1、进料容量:33升、66升、110升、160升
2、出料容量:30升、60升、100升、150升
3、搅拌均匀时间≤45秒
4、搅拌机转速:48转/分
5、电动机功率:1.5KW-4KW千瓦
6、电源电压:380伏50HZ
三、HJW-30型单卧轴强制式混凝土搅拌机结构与工作原理
本机由机架、搅拌装置、传动系统、限位装置及电气控制系统组成。
机架是整个设备的支撑部分,由槽钢焊接而成,搅拌装置由搅拌筒、搅拌轴、搅拌铲片所构成,搅拌铲片固定在搅拌臂上,并且与搅拌轴组成一体,形成两组螺旋方向相反,但导致及螺旋升角相同的螺旋带状搅拌铲,搅拌铲与搅拌筒内壁间隙可微量调整。
传动机构是由减速电机和联轴器组成,筒体限位装置是由锁定销及定位孔所组成,电气控制系统具有启动、电动、停止、定时的功能。
工作原理,减速电动机通过联轴器使搅拌轴沿一个方向旋转,搅拌轴上的正反两组铲片搅拌物料,由于螺旋升角的作用,铲片工作时使桶内的物料由一侧推向量一侧,又由量一侧推回原处的循环动作,使物料得到充分的搅拌,从而获得较理想的搅拌效果。
卸料时须停机,打开锁定锁,使筒体旋转一定角度,在限位,按点动按钮,实现拌合物排除筒外。
四、HJW-30型单卧轴强制式混凝土搅拌机安装
机器拆箱后应检查减速电机、料筒、轴承座等在运输中有无损坏,紧固件有无松动,若有松动应拧紧,支撑地基为平整的混凝土地面,搅拌机搬运时应用绳索系在机架上,不可套系在搅拌轴上,搅拌机底座下面安装有脚轮,可任意移动。
五、HJW-30型单卧轴强制式混凝土搅拌机操作程序
1、启动前先检查旋转部分与料筒是否有刮碰现象,如有刮碰现象应及时调整。
2、清理料筒内的杂物。
3、启动应将筒体限位方能启动。
4、搅拌轴旋转方向应按筒体端面标记所示。
5、装入的混凝土物料须清楚金属和其他杂物。
6、根据搅拌时间调整搅拌器的定时,注意须在断电的情况下调整。
7、按启动按钮,主轴便带动搅拌铲运转。
8、达到调定时间后自动停机。
9、卸料时应先停机,打开锁定销,搬动手柄使料筒旋转到一定位置,在使锁紧销定位旋转主轴,使拌合料排出筒外。
10、拌合料排净后手动使筒体复位,将搅拌筒用锁定销定位。
11、清洗料筒可将水倒入料筒内使主轴旋转进行冲洗,也可用干砂清洗。
