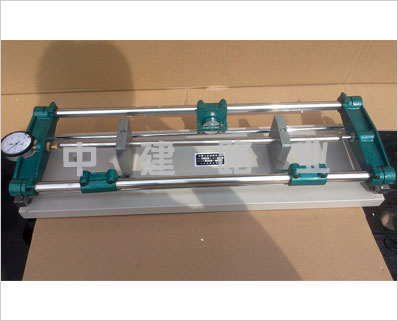

混凝土收缩膨胀仪

SP-540型混凝土收缩膨胀仪可供建筑科学研究相关，设计部门和有关实验室以及施工单位用来测定混凝土的收缩和膨胀变形量。

主要技术指标

准棒长度540mm

标准棒膨胀系数1.5×10-6/℃

位移计精度0.01mm

位移计量程±5mm

适用范围适用于混凝土

外形尺寸745×210×142

质量≈15kg

SP-540型混凝土收缩膨胀仪结构与功能

本仪器由底座、定位立柱、可调立柱、百分表、标准杆等组成。

1、底座为钢结构部件、用于安放砼试块之用。

2、定位立柱，用于标准杆和砼试块测头左侧端的纵横向限位。

3、可调立柱，其商埠预制有3个安装百分表的通孔和帮助百分表定位的紧定螺钉。三个通孔分别距底座基准面50mm，75mm,100mm距底座基准面50mm的孔，用于测量100×100×515规格的砼试块；距底座基准面75mm的孔，用于测量150×150×515规格的砼试块（由于试模规格只有150×150×600，应次建议使用试模缩短件，使砼试块成形尺寸变为150×150×515）。

4、标准杆，以此作为仪器的基准长度。出厂前标准杆已安装在标准杆搁架上，请不要随意拆装，以免影响标准杆中心高度的准确性。标准杆各侧面的50、75100字样，表示该处如放在底座基准面上，则标准赶9的中心高分别为50mm、75mm、100mm.

SP-540型混凝土收缩膨胀仪操作规程

1、测定试件变形量前，须先在标准棒上校准测量框架，使百分表对准零位（或记下表盘的刻度值）。

2、将制作好的试件两端擦拭干净，然后放置在工作台上，将校准过的测量框架套在试件上，并且左右移动测量框架，使试件的顶头与测量框架的测量头准确接触，此时即可在百分表上进行读数，记下表盘上的刻度值。

3、如果实验不是连续进行的或实验历时较久后，在测试前须先在标准棒上校准测量框架

SP-540型混凝土收缩膨胀仪注意事项：

1、混凝土收缩膨胀仪应安放在平整的工作台上，其四个脚应受力均匀，切忌三点着力，以防仪器变形而影响精度。

2、标准杆是仪器的基准长度单位，须轻拿轻放，防止变形。

3、百分表为*部件，试件放置及取出时应轻稳仔细，切勿碰撞表架及表杆。

4、每次使用完毕，应在非油漆件表面涂少许润滑油，在百分表活动零件表面涂仪表油。

5、粉尘浓度高的环境或较长时间停用，应采取防尘措施。

6、仪器应交由专人看管使用。
