单卧轴混凝土搅拌机详细参数

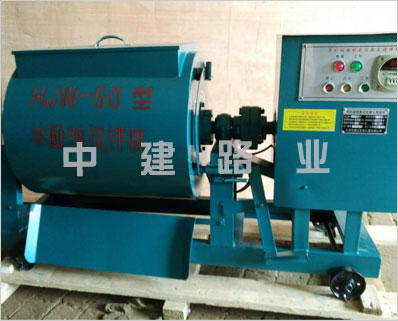

单卧轴混凝土搅拌机

一、单卧轴混凝土搅拌机用途与特点

单卧轴混凝土搅拌机适用于建筑科研单位和建筑公司及大专院校、质检部门,作墙体粉面材料及砌墙浆强度实验用搅拌机械。也可用于生产人工大理石厂家面料及其他粉末状搅拌工作。

单卧轴混凝土搅拌机操作方便,搅拌效率高,残余量小,清洗方便,是比较理想的实验室用砂浆搅拌设备。

二、单卧轴混凝土搅拌机主要技术参数

进料容量:33升、66升、110升、160升

出料容量:30升、60升、100升、150升

搅拌均匀时间≤45秒

搅拌机转速:48转/分

电动机功率:1.5KW-4KW千瓦

电源电压:380伏50HZ

三、单卧轴混凝土搅拌机结构与工作原理

本机由机架、搅拌装置、传动系统、限位装置及电气控制系统组成。

机架是整个设备的支撑部分,由槽钢焊接而成,搅拌装置由搅拌筒、搅拌轴、搅拌铲片所构成,搅拌铲片固定在搅拌臂上,并且与搅拌轴组成一体,形成两组螺旋方向相反,但导致及螺旋升角相同的螺旋带状搅拌铲,搅拌铲与搅拌筒内壁间隙可微量调整。

传动机构是由减速电机和联轴器组成,筒体限位装置是由锁定销及定位孔所组成,电气控制系统具有启动、电动、停止、定时的功能。

单卧轴强制式混凝土搅拌机工作原理,减速电动机通过联轴器使搅拌轴沿一个方向旋转,搅拌轴上的正反两组铲片搅拌物料,由于螺旋升角的作用,铲片工作时使桶内的物料由一侧推向量一侧,又由量一侧推回原处的循环动作,使物料得到充分的搅拌,从而获得较理想的搅拌效果。

卸料时须停机,打开锁定锁,使筒体旋转一定角度,在限位,按点动按钮,实现拌合物排除筒外。

四、安装

机器拆箱后应检查减速电机、料筒、轴承座等在运输中有无损坏,紧固件有无松动,若有松动应拧紧,支撑地基为平整的混凝土地面,搅拌机搬运时应用绳索系在机架上,不可套系在搅拌轴上,搅拌机底座下面安装有脚轮,可任意移动。

五、操作程序

启动前首先检查旋转部分与料筒是否有刮碰现象,如有刮碰现象应及时调整。

1、清理料筒内的杂物。

2、启动应将筒体限位方能启动。

3、搅拌轴旋转方向应按筒体端面标记所示。

4、装入的混凝土物料必须清楚金属和其他杂物。

5、根据搅拌时间调整搅拌器的定时,注意必须在断电的情况下调整。

6、按启动按钮,主轴便带动搅拌铲运转。

7、达到调定时间后自动停机。

8、卸料时应先停机,打开锁定销,搬动手柄使料筒旋转到一定位置,在使锁紧销定位旋转主轴。

9、使拌合料排出筒外。

10、拌合料排净后手动使筒体复位,将搅拌筒用锁定销定位。

11、清洗料筒可将水倒入料筒内使主轴旋转进行冲洗,也可用干砂清洗。

六、保养与维修

1、根据使用情况对轴承部件定期润滑,减速箱参照其他产品使用说明书。

2、定期检查机器的密封情况,发现有漏浆处应及时检查封垫的质量。

3、经常检查铲片的紧固情况,如有松动应及时拧紧。

4、经常检查电器控制系统是否接触良好和干燥。

5、搅拌机经长期使用后,铲片与搅拌筒会有磨损,根据磨损情况进行调整或更换。

6、在搅拌过程中切勿将手和捣棒插入筒内避免发生危险。

七、电器操作

控制器电路数字显示,首先将控制器上的输入电源接好,待电源灯亮,此时控制器处在待命状态,数字显示“0:00”然后开始设定搅拌时间,拨码盘上,右面*位“十”号,按一次增加一秒。“一”号按一次减少一秒时间,一旦设定完毕在运行中就不能随意改变,要改变就设定时间。

注意:当数码盘上没有选预置时间“0:00时”就是按启动按钮,机器也是不工作的。预置时间到自动切断输出电源,下班后机器必须拉掉电源闸。
