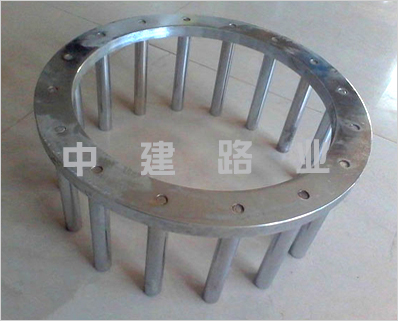

自密实混凝土J环流动仪/J环流动障碍高差仪

LY-J型自密实混凝土J环流动仪/J环流动障碍高差仪适用于测试新拌自密实混凝土的间隙通过性。依据《自密实混凝土应用技术规程》JGJ/T283-2012执行标准自行研发设计的新型自密实混凝土阻碍流通性测试设备。
LY-J型自密实混凝土J环流动仪/J环流动障碍高差仪技术参数：
J环直径300mm
隔阻棒直径16mm
隔阻棒数量16根
LY-J型自密实混凝土J环流动仪/J环流动障碍高差仪试验要求：
1、J环由*钢或不锈钢制得，并有16个直径16mm圆钢组成的仪器，其尺寸应符合300mm×100mm。
2、底板为硬质不吸水的光滑正方形平板，其形状尺寸与附录A中图A.1.2所示相同。
3、工具：铲子、抹刀、钢尺（精度lmm）、10L铁桶。
LY-J型自密实混凝土J环流动仪/J环流动障碍高差仪试验步骤：
1、在10L铁桶中装入6-7L新拌混凝土，并静置1min（±10s）。
2、在混凝土静置的1min时间内，用海绵或毛巾润湿底板和坍落度筒，在坍落度筒内壁和底板上应无明水；底板放置在坚实的水平面上，坍落度筒放在底板中心位置，下缘与200mm刻度圈重合，J环则套在坍落度筒外，下缘与300mm刻度圈重合，坍落度筒在装料时保持位置固定不动。
3、将铁筒内混凝土加入到坍落度筒中，不分层一次填充至满，且整个过程中不施以任何振动或捣实。
4、用抹刀刮除坍落度筒中已填充混凝土顶部的余料，使其与坍落度筒的上缘齐平，将底盘坍落度筒周围多余的混凝土清除。随即垂直平稳地提起坍落度筒（从混凝土填充满坍落度筒至提起坍落度筒，时间间隔不超过30s)，使混凝土自由流出。坍落度筒的提离过程应在5s内完成；从开始装料到提离坍落度筒的整个过程应不间断地进行，并在150s内完成。
5、用钢尺测量J环中心位置混凝土拌合物顶面至J环顶面的高度差（△h0），然后再沿J环外缘两垂直方向分别测量4个位置混凝土拌合物顶面至J环顶面的高度差（△hx1，△hx2，△hy1，△hy2)（单位：mm）。J环障碍高差BJ按下式计算，结果*至1mm。
(B.2.5)
6、目视检查J环加筋杆附近是否有骨料堵塞的现象。
自密实混凝土J型环扩展度试验仪维护与保养：
J环使用完成后，先请用清水冲洗表面，将其所有黏附仪器表面的骨料去除，然后用棉纱拭去残留的水分并涂抹润滑油或防腐剂，以免仪器受到腐蚀影响之后的实验效果。
