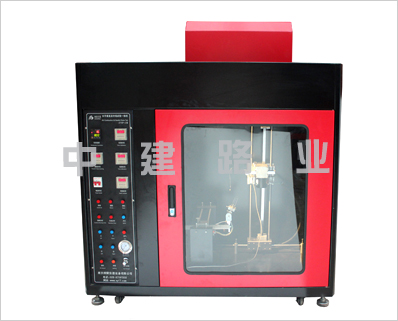

ZYSP-2针焰及水平垂直试验一体机

一、ZYSP-2针焰及水平垂直试验一体机产品介绍

ZYSP-2型水平垂直及针焰燃烧一体机，是根据标准GB-T2408-2008中针对水平垂直燃烧试验的规定与GB5169.5-2008及GB4706.1-2005中关于针焰燃烧试验的规定而研制的，完全满足标准及相关UL、IEC标准的新型综合设备，是目前市场上一款中和了两类不同试验方法的*性仪器。除设备本身大功能的*性外，该款仪器自动点火、自动计时；同时水平和垂直燃烧式样夹由电机控制，可以自动上下左右移动，不需要人工手拨；以上功能都是别的厂家同类产品不具备的。

二、ZYSP-2针焰及水平垂直试验一体机技术参数

针焰部分

1.针状燃烧器：内孔Φ0.5mm±0.1mm，外径≤Φ0.9mm，长≥35mm，

2.燃烧器施焰角度：0-45°(任意调节)

3.施燃时间：0-999.9s±0.1s任意可调(火焰自动进退，无需动手操作)

4.持燃时间：0-999.9s±0.1s，自动记录，手动暂停

5.火焰高度：12mm±1mm(带高度测量尺)

6.针头高度：大于35mm（内径ф0.5，外径ф0.9）

7.施燃气体：95%丁烷气(可采用瓶装液化石油气)

8.气量大小可调（流量计）

9.温度测试范围：0~1000℃

10.火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内

11.测温热电偶：Φ0.5mm进口铠装（K型）热电偶

12.传热铜块：Ф4.0x6.0mm

13.试验背景：黑背景

14.试验过程：试验程序自动控制，独立抽风

ZYSP-2针焰及水平垂直试验一体机水平垂直试验部分

1.环境温度：室温～40℃；相对湿度：≤75％；

2.供电电压和功率：220V±10％50HZ功率150W

3.本生灯自动点火时间：任意设定

4.本生灯内径9.5mm±0.5mm

5.气源：液化石油气（仲裁时加工业甲烷气）；

6.工作电源：220VAC50HZ

7.计时范围：0~999s记时精度：10s±0.2s　30s±0.2s；

8.施焰时间：0～999.9S（可调）

9.余焰时间：0～999.9S（可调）

10.余灼时间：0～999.9S（可调）

11.燃烧角度：0°、20°、45°可选择

12.火焰高度：20mm~175mm可调

13.火焰温度：（100-1000）℃可调

14.气体流量：气体流量105ml/min-1000ml/min可调

15.燃烧灯：灯管内径9.5±0.3mm,长度：100mm±10mm

16.时间装置：能*到0．5S

17.位置调节：样品夹支架可上下、左右调节，燃烧座可前后调节，调节行程均大

三、ZYSP-2针焰及水平垂直试验一体机设计标准：

水平垂直燃烧试验部分设计国标：GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》

水平垂直燃烧试验部分适用标准：UL94-2006、GB-T5455、GB-T13488、GB-T5169IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2

针焰试验部分设备国标：GB5169.5-2008电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验

GB4706.1-2005家用和类似用途电器的*通用要求

外形尺寸：长*款*高1300*650*1200（mm）
