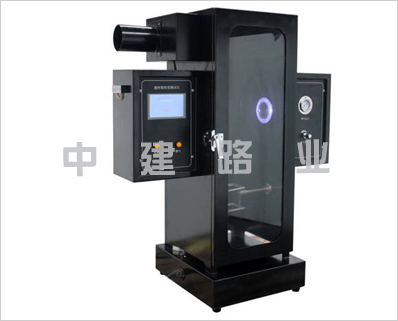

JCY-3建材烟密度测试仪

一、JCY-3建材烟密度测试仪适用范围：

JCY-3型建材烟密度测试仪根据标准GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法》所规定的技术条件而研制的，适用于建筑材料及其制品和其它材料燃烧静态产烟量的测定.

二、产品功能特点

JCY-3型触屏版建材烟密度测试仪产品功能特点

1.增加了触屏控制技术的建材烟密度测试仪！

2.主辅燃烧器可自动旋转，定位准确。

3.自主开发控制程序，可满足试验中的各种操作、记录、时时曲线、结果计算。

4.默认触屏操控试验，轻触之间完成试验过程，可自主切换为电脑控制模式，电脑预装软件，进行试验。

三、JCY-3建材烟密度测试仪相关技术参数

对于试件的*大烟密度（MSD）和烟密度等级（SDR）：0-*连续可测，自动计算；

用标准虑光片校正误差不大于3%；每台设备配备三块标准滤光片，对光源校对的数据，具有代表性

本生灯工作压力（210±5）KPa；

本生灯对试样施加火焰4min；

燃烧灯：为本生灯，长度260mm，喷嘴直径0.13mm，与烟箱成45°角；

光电系统：光源为灯泡，功率15W，工作电压6V；

排风系统：本机器装有强力排风扇，试验完后，能将废气排出室外；

烟密度测量范围：0~*；

烟密度测量准确度：±3%；

接收器：为硅光电池，透光率0%为无光线通过，透光率*光无遮挡完全通过；

主燃烧器工作压力：276KPa（可调）；

自动计时，自动点火，自动排烟；光通量可分阶段性线性校正试测试数据

更准确；

触摸显示屏：

尺寸：5寸有效显示尺寸长11cm宽6.28cm；

分辨率：800*480

通讯接口RS232、3.3VCMOS或TTL、串口方式

储存容量:1G

采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行

采用M3+FPGA架构，M3负责指令解析，FPGA专注TFT显示，速度和可靠性均*同类方案

主控制器均采用低能耗处理器，自动进入节能模式

气源：95%丙烷气，或同等纯度的煤气（客户自备）；

长*宽*高740*500*高900（mm）

四、JCY-3建材烟密度测试仪工作条件：

1.环境温度：0℃-40℃；

2.相对湿度：≤85％

3.供电电压及功率：220V±10％、50HZ、100W；

4.燃气压力：0-0.3MPa（可调节）；

5.环境及试验要求：仪器工作时应避免强光直接照射或反射到仪器上；试验进行90min后，应关闭燃气源对仪器降温15min。

6.环境气流：工作状态时无强制空气流动现象；

7.仪器应放在通风橱内进行试验；

五、JCY-3建材烟密度测试仪仪器结构：

分为烟箱和控制两大部分；

烟箱部分：烟箱的左右两侧面板上，有电源开关、*标志开关（背灯开关）、燃气调节装置，另外还有控制排风机的开关（风机开关）。

六、JCY-3建材烟密度测试仪设计标准：

GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法》

符合标准：GB/T8627ASTMD2843
