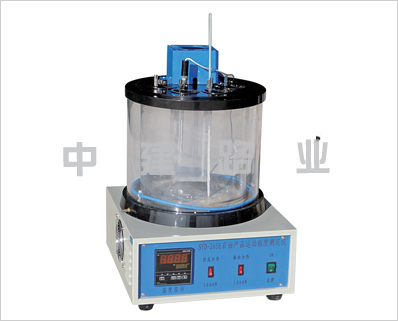

沥青运动粘度试验仪

SYD-265E型沥青运动粘度试验仪适用范围
本方法适用于采用毛细管粘度计测定粘稠石油沥青、液体石油沥青及其蒸馏后残留物的运动粘度。
非经注明，试验温度为135℃（粘稠石油沥青）及60℃（液体石油沥青）。为得到粘稠石油沥青高温时的粘温曲线，以决定等粘温度作为施工温度时，宜用120℃、150℃、180℃作为试验温度。
SYD-265E型沥青运动粘度试验仪技术参数:
1、工作电源：AC220V±10%，50Hz±5%。
2、加热功率：两档，1000W+650W。
3、搅拌电机：功率6W；转速1200r/min。
4、测温范围：室温～100℃。
5、控温精度：±0.1℃。
6、恒温浴：容量，20L；形式，内外两层缸（双缸）。
7、使用环境：环境温度-10℃～+35℃，相对湿度＜85％。
8、温度传感器：工业铂电阻，其分度号为Pt100。
9、整机功耗：不大于1800W。
10、毛细管粘度计：一组共7支，内径分别为0.6、0.8、1.0、1.2、1.5、2.0、2.5毫米。
11、重量：40KG
12.、外形尺寸：550x500x840mm
SYD-265E型沥青运动粘度试验仪主要特点：
1、采用智能温控仪，控温迅速，响应快，超调小，控温精度达±0.1℃。
2、采用硬质玻璃缸及保温外套缸（称双缸），保温性能好，试样观察清晰。
3、采用台式、一体机设计方式，仪器整体性好，使用方便。
4、采用电动搅拌装置，浴缸内的温度均匀。
（毛细管法）
SYD-265E型沥青运动粘度试验仪仪具与材料
毛细管粘度计：通常采用坎芬式（Cannon-Fenske）逆流毛细管粘度计，也可采用国外通用其它的类型，如翟富斯横臂式（ZeitfuchsCross-Arm）粘度计、兰特兹-翟富斯（Lantg-Zeitfuchs）型逆流式粘度计以及BS/IP/RTU型逆式粘度计等毛细管粘度计进行测定。
恒温水槽或油浴：具有透明壁或装有观测孔，容积不少于2L，并能使毛细管距浴壁的距离及试样距浴面至少为20mm，并装有加热温度调节器、自动搅拌器及带夹具的盖子等，其控温*度能达到测定要求。
温度计：分度为0.1℃。
烘箱：装有温度自动调节器。
秒表：分度0.1s,15min的误差不超过±0.05％。
水流泵或橡皮球。
硅油或闪点高于215℃的矿物油。
溶剂：三氯乙烯（化学纯）。
其它：洗液、蒸馏水等。
SYD-265E型沥青运动粘度试验仪主要结构及电路原理
仪器由毛细管粘度计、水银温度计、电动搅拌装置，电加热装置、温控仪、双层恒温浴和照明灯等组成。其结构图见图1所示，电原理图见图2所示，主要特点为：
⒈双层恒温浴：内层采用φ300×300mm的硬质玻璃缸，外层保温套为φ360×285mm的有机玻璃筒，内外层之间为空气保温层，试验时，为不使水蒸气进入保温层而影响观测，可在保温层充入干燥空气（充气设备自备）。浴缸盖上有四个孔，分别安放毛细管粘度计夹子和胶木盖。在夹子上装有三个调节螺钉，以调节毛细管粘度计的垂直度。
⒉照明灯采用220V16W2D荧光灯，为清晰地观测毛细管粘度计的读数提供了保证。
⒊温控仪：
⑴温度传感器：工业铂电阻,其分度号为Pt100。
⑵温控仪：智能温度控制仪，具有PID自整定和四位双LED窗指示功能，控温迅速,响应快,超调小,控温精度±0.1℃。
⑶加热系统：1000W和600W双电加热管加热。仪器刚开始工作时，1000W辅助加热和600W控温加热一起加热，升温快；在设定的观测温度点附近，能自动调整加热功率，1000W辅助加热关闭，仅600W控温加热工作，保证浴温的稳定。
⒋搅拌系统：电动搅拌机为单相异步电动机。电动轴与搅拌轴由环氧棒隔离，不致影响电机正常工作。
SYD-265E型沥青运动粘度试验仪仪器使用的工作条件
⒈仪器应放置在干燥，清洁，无腐蚀性气体的环境中，并应安放在平整且稳固的实验台上。
⒉恒温浴中应置放甲基硅油或甘油等溶液。
⒊测试试样时应根据实验的要求选用适当的毛细管粘度计。
SYD-265E型沥青运动粘度试验仪仪器的安装
⒈打开包装箱，清点备品备件，注意玻璃器皿，尤其是毛细管粘度计要轻取轻放，不要硬扳或硬塞以免损坏。
⒉在胶木上盖的挂钩上扣好垂球，调节机箱底角螺丝使缸壁与垂线平行为止。
⒊将温度计，传感器插入缸盖相应的孔中。
⒋再将机箱后面与缸盖的八芯插头座对接，传感器的三芯插头与机箱的三芯插座对接，四芯电源线与四芯航空插座对接。
SYD-265E型沥青运动粘度试验仪使用方法
㈠测试前的准备
⒈使用本仪器前应仔细阅读使用说明书。
⒉仔细阅读中华人民共和国行业标准T0619《沥青运动粘度实验（毛细管法）》，了解并熟悉标准所阐述的试验方法，试验步骤和试验要求。
⒊按标准所规定的要求，准备好试验用的各种试验器具，材料等。
⒋检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
⒌检查本仪器的外壳，外接电源须有良好的接状态。
㈡使用方法
⒈将操作面板上所有开关打开（开关指示灯亮）。此时加热系统（1000W，600W），搅拌系统开始工作。XMT温控仪二个显示窗（PV，SV）均有数字显示，PV显示此时的浴温（温度传感器反映的值），SV显示设定的温度。
⒉根据试验要求设定SV值（浴温），手按一下温控仪面板左下角“SET”功能键，SV值开始闪烁，通过右下角移动减键或加键将设定温度锁定，再按“SET”键，设定完毕，SV显示设定值。
【按“SET”键后出现下列菜单中的字符,根据说明设定参数】
升至设定值附近时，辅助加热系统会被自动切断。
⒋浴缸温度稳定后，若发现温度计指示值与温控仪显示值有偏差，则需要修正若仪表显示值
为100℃，玻璃温度计检测值为99.7℃时,则按“SET”键进入B菜单，PV窗显示SC，使SV值显示—0.3（若玻璃温度计检测值为100.3℃时，则使SV值显示0.3），修正完毕后，按“SET”键退出B菜单，此时显示值与温度计检测值一致，温度偏差修整完毕。
⒌仪器出厂时PID参数已设定好，当控温精度达不到要求时需重新自整定一次，按住功能键“SET”5秒，进入B菜单，PV显示RL1，然后每按一次“SET”，PV依次显示AL2，SC，ATU，按加键，设置ATU=1，AT灯亮，按住“SET”5秒，退出B菜单。系统进入自整定状态，经过两个周期的波动后，自整定结束，AT灯熄灭，PID参数调整完毕。（注意自整定
需在设定点远处进行，而且辅助加热得关掉）
⒍浴缸内温度正确且稳定后即可进行试验，并严格按照T0619标准所规定的方法，对试样进行测试。
SYD-265E型沥青运动粘度试验仪注意事项
⒈仪器无单独设置搅拌开关，打开控温开关，搅拌器同时开始工作。
⒉毛细管粘度计的垂直状态可通过夹持器上的三个小螺丝钉进行调整。
⒊温度计安装时务必使水银球的位置接近毛细管粘度计的中央点的水平面。
4、实验环境改变或浴液更换时，需要重新自整定一次PID参数.
5、机箱后有三路保险丝，断任何一路，仪器均不能正常工作。
