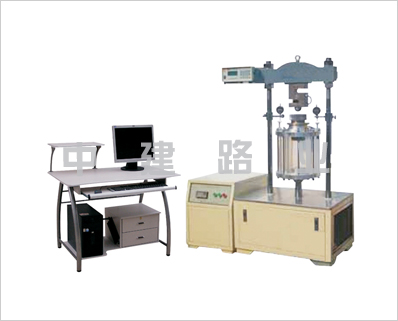

沥青混合料闭式三轴试验仪

YZM-E型沥青混合料闭式三轴试验仪适用范围
本方法适用于由闭式三轴试验仪在规定温度及加载条件下，测定沥青混合了的抗剪切参数，以评价沥青混合料的高温稳定性。非经注明，三轴压缩试验的试验温度为60℃（石油沥青）或38℃（煤沥青）。
本方法适用于直径100mm±2.0mm、高200mm±1.5mm的圆柱体试件。沥青混合料的集料*大粒径应不大于26.5mm
YZM-E型沥青混合料闭式三轴试验仪技术指标
1、系统*大额定载荷100kN
2、主机电机：750W，380V×50Hz
3、恒温水浴外接电源：220V×50Hz
4、数采仪表外接电源：220V×50Hz
5、主机升降速度范围：0mm/min～50mm/min无级可调
6、主机升降行程：0mm～100mm
7、压力室极限承载压力：1.5MPa
8、S型传感器：0kN～100kN，精度：0.05%F.S
9、两立柱中心距宽450mm
10、外形尺寸:1000×800×1400mm。
11、环境温度：≤35℃。
12、相对湿度：≤85%。
13、整机功耗：1KW。
14、仪器净重：140kg
15、电源电压：220v
YZM-E型沥青混合料闭式三轴试验仪主要特点
本系统是根据《公路工程沥青及沥青混合料试验规程JTJ052-2000》，利用伺服电机传动技术、自动控制技术、传感器技术和计算机技术开发的新一代沥青混合料三轴压缩试验设备，较之“LSZ-100A型微机沥青混合料三轴压缩试验系统”本系统操作方便，测试精度高，并可以进行其它试验，由微机控制试验过程，可实现试验过程的全自动化，属国内*的产品。
本系统适用于测定在规定温度及加载条件下的沥青混合料抗剪系数，以评价沥青混合料的高温稳定性。非经注明，试件直径为Φ100mm×200mm的沥青混合料试件，试验温度为60℃（石油沥青）或38℃（煤沥青）。
（闭式法）
YZM-E型沥青混合料闭式三轴试验仪仪具与材料
闭式三轴压力仪。
主体为一个压力室，它由内径140mm、高260mm的有机玻璃圆筒（内筒），及装置与筒两端各一对带凸缘的钢制法兰盘构成。乳胶膜套在上下凸缘座上，用橡胶垫压紧，乳胶膜将压力室分为内腔及外腔两部分。内腔供放置试件，外腔（即乳胶膜与有机玻璃内筒壁之间）通过进水阀门、带*压力表的出水阀门与超级恒温水槽相连。在筒的外围有一个保温室，并通过另一组进水开关及出水开关与超级恒温水槽相连。
紧密压力表：量程1.6MPa，分度0.01MPa。
空心压头：高175mm，底面承压面直径100mm。
超级恒温水槽：可保温60℃±0.5℃，有两对进出水管。
压力机：100kN。
千分表及表架。
烘箱：装有温度调节器。
乳胶套：直径100mm长400mm。
注：乳胶膜须是未发生老化或粘连的不透气乳胶套。
抽气机或真空泵。
其它：温度计、秒表、天平、滤纸、滑石粉等。
