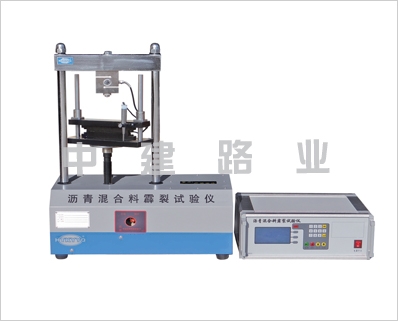

沥青混合料霹裂试验仪

SYD-0716型沥青混合料霹裂试验仪适用范围
本方法适用于测定沥青混合料在规定温度和加载速率时劈裂破坏或处于弹性阶段的力学性质，亦可供沥青路面结构设计选择沥青混合料力学设计参数及评价沥青混合料低温抗裂性能时使用。试验温度与加载速率可由当地气候条件根据试验目的或有关规定选用，但试验温度不得高于30℃，如无特殊规定，宜采用试验温度15℃±0.5℃,加载速率为50mm/min。当用于评价沥青混合料低温抗裂性能时，宜采用试验温度-10℃±0.5℃及加载速率1mm/min。
本方法测定时采用沥青混合料的泊松比μ值如表1所示，其它试验温度的μ值由内插法决定。本方法也可由试验实测的垂直变形及水平变形计算实际的μ值，但计算的μ值须在0.2~0.5范围内。
试验温度（℃）≤1015202530
泊松比μ值0.250.300.350.400.45
本方法采用的圆柱体试件应符合下列要求：
*大粒径不超过26.5mm（圆孔筛30mm）时，用马歇尔标准击实法成型的直径为φ101.6mm±0.25mm试件，高为63.5mm±1.3mm。
从轮碾机成型的板块试件或道路现场钻取直径φ100mm±2mm或φ150mm±2.5mm，高为40mm±5mm的圆柱体试件。
SYD-0716型沥青混合料霹裂试验仪仪具与材料
试验机：能保持规定加载速率的材料试验机，也可采用马歇尔试验仪。试验机负荷应满足*大测定荷载不超过其量程的80%且不小于其量程的20%的要求，宜采用40kN或60kN传感器，读数*度为10N。
恒温水箱：能保持温度为—18℃，当缺乏专用的恒温冰箱时，可采用家用电冰箱的冷冻室代替，控温准确度为2℃。
恒温水槽：用于试件保温，温度范围能满足试验要求，控温准确度为0.5℃。
压条：上下各一根，试件直径100mm时，压条宽度为12.7mm，内侧曲率半径50.8mm，压条两端均应磨圆。
劈裂试验夹具：下压条固定在夹具上，压条可上下自由活动。
其它：塑料袋、卡尺、天平、记录纸、胶皮手套等。
SYD-0716型沥青混合料霹裂试验仪技术指标：
1、上升速率：（50±5）mm/min
2、压条直径：（101.6±0.2）mm
（152.4±0.2）mm
3、*大压力：50KN精度1％
4、位移测量范围：0-15mm分辨率：0.01mm精度±0.1mm
5、外形尺寸:650x480x900mm
6、环境温度：≤30℃。?
7、相对湿度：≤85%。
8、整机功耗：750W。
9、仪器净重：100kg
10、电源电压：220v
SYD-0716型沥青混合料霹裂试验仪主要特点：
1、设有过载保护，下降过位保护。
2、操作简便，测试数据准确，性能稳定可靠。
3、仪器自动试验，显示并打印，绘制试件受力变形的坐标曲线图。
4、可存储15组试件的试验结果。
5、大型液晶屏显示曲线和稳定度及流值。
6、流值检测有单路与双路两种。
7、试验由仪器或计算机自动控制，试件受压变形过程数据及曲线由计算机自动存盘并显示，可通过打印机打印输出。
8、*的自动分析软件，按照《沥青混合料配合比设计方法》绘制出各种曲线，自动给出较好沥青用量，可通过打印机输出。
9、带有上位机软化可以通过强大的实验软件进行分析处理。
