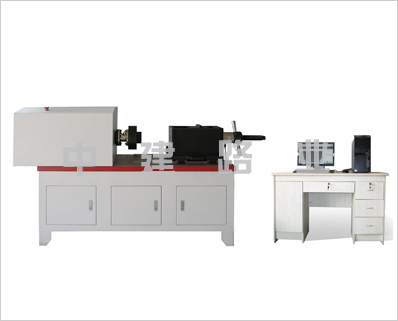

微机控制高强螺栓检测仪

一．LN-W2000型微机控制高强螺栓检测仪产品概述
LN-W系列微机控制高强螺栓扭矩系数试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成，适用于对高强度螺栓、大六角头螺栓做扭转-拉伸力学的性能测试，可以测定扭矩、*大扭矩、扭转角、扭矩系数、轴向拉伸力、扭断力、扭矩-扭转角之间的关系等技术指标，并有扭矩-轴力-扭转角度等曲线。
本试验机符合如下标准：GB1231—2006、GB/T3633、GB/T16823.2、GB/T16823.3、GB50205等标准，用户也可以提供相关的技术标准，如ISO、ASTM、DIN、JIS，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。
二．LN-W2000型微机控制高强螺栓检测仪产品描述
1.主机：采用卧式结构，落地工作台，以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上，并且同轴度≤0.2mm。
2.夹具：采用*合金结构钢淬火处理，试验机主轴采用合金结构钢经过特殊热处理工艺，不但使其有较高的硬度，亦有很高的韧性，保证了使用寿命。试样的安装、拆卸方便、快捷。
3.驱动系统：由进口交流伺服电机和进口交流伺服驱动器组成，速度调节范围宽，加载均匀、稳定，伺服控制*，使用寿命长。
4.传动系统：采用大扭矩减速器、直线导轨传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意调节。
5.测量显示系统：该机采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集螺栓的扭矩，高精度轴力传感器检测螺栓的轴向力。计算机屏幕显示试样的扭矩、扭转角度、轴向力以及各类曲线等。
6.LN-W2000型微机控制高强螺栓检测仪软件操作：
①控制模式采用智能专家设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。
②WindowsXP全中文界面，人机对话方式。计算机屏幕显示试验扭矩，扭转角度，各种试验曲线（扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）试验机工作状态等。
③曲线坐标的大小可以根据实际的试验数据进行调整。
④输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）。
⑤符合JB/T9370—2007《扭转试验机技术条件》及GB10128—2007《金属材料室温扭转试验方法》及螺栓相关数据处理的要求。
7.控制单元：控制系统是*新的计算机软硬件技术，结合*新的半导体技术，在测扭矩、测扭角、测转角、转角速度控制方面可靠、*、易操作、灵活。
8.微机系统：采用微机完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用软件包，可根据标准、*或用户提供的标准测量和判断各种材料试验的各种性能参数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和曲线图样。
计算机接到试验开始指令，测量系统便自动清零；
自动换档：根据负荷大小自动切换到适当的量程，以确保测量的精度；
自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失；
显示方式：数据和曲线随试验过程动态显示；
自动变速：试验过程中横梁速度可按预先设定的程序自动化，也可手动变化；
自动校验：系统可自动实现示值的准确标定;
9.*保护系统：过载保护、过电流、过电压、欠压、超速、异常等多种保护。
三．LN-W2000型微机控制高强螺栓检测仪技术指标
1.*大扭矩：2000N.m
2.轴力：500kN
3.扭矩测量范围：20-2000N.m
4.轴力测量范围：10-500kN
5.扭矩测量示值误差：优于示值的±1%
6.相对分辨率：±0.5%
7.试验扭矩重复性相对示值误差：≤1%
8.扭转角测量示值误差：优于示值的±1%
9.扭矩分辨力：±1/300000码，全程不分档，分辨率不变
10.轴力测量示值误差：优于示值的±1%
11.试验机轴力重复性：≤1%
12.轴力分辨力：±1/300000码，全程不分档，分辨率不变
13.螺栓螺母规格：M16-M30
14.螺栓长度：60-280mm
15.夹头间移动距离（两夹头间距离）：0-400mm，连续可调
16.两夹具间同轴度精度：≤Φ0.2mm
17.扭转角测量范围：0～100000°
18.扭转角精度：≤0.1°
19.扭转角测量相对误差：±1%以内
20.扭转速度：3.6～360°/min任意设定，无级调速
21.扭转速度相对误差：设定值的±1.0%以内
22.电源电压：AC220/380V±10%50Hz
23.平台主轴中心高度≧100mm
24.扭转方向：正转反转
25.微机软件全自动控制
26.具备自动、手动卸荷功能。
四．LN-W2000型微机控制高强螺栓检测仪主要配置
1.扭转试验机主机1台
2.交流伺服电机（日本松下）1台
3.交流伺服驱动器（日本松下）1套
4.扭转角测量传感器1只
5.高精度扭矩传感器2000N.m1只
6.轴向压力传感器500kN1只
7.*型重型直线导轨2副
8.轴力检测装置1套
9.扭转垫片1套
10.扭转夹头1套
11.行星摆线针轮减速机1台
12.螺栓螺母试验夹具（M16-M30）6套
13.FTS*测试试验系统1套
14.WindowsXP中文控制计算机专用软件1套
15.备份光盘1套
16.品牌计算机（联想CPU2.8GHz，内存4G，500G以上）1台
17.19吋液晶显示器1台
18.HPA4激光复印打印机（原装墨盒1个）1台
19.随机工具1套
20.技术资料1套
含：产品使用说明书、软件使用说明书、合格证明书、装箱单等
