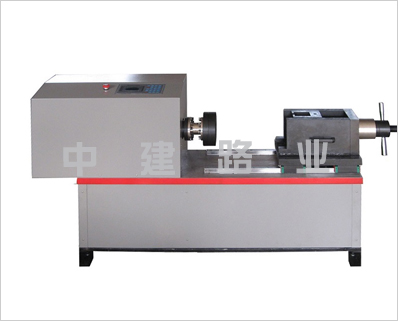

高强螺栓拉扭(扭矩系数)试验机

一、LN-S2000型高强螺栓拉扭(扭矩系数)试验机产品概述
LN-S系列高强螺栓测试仪，也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩（扭力）测试仪，是根据GB50205-2001《钢结构工程验收规范》*新研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、*大扭矩、预拉力、轴力、扭矩系数K、标准偏差等参数的拉扭类试验机，由加载部分、传动部分、螺栓夹具部分、FineTestII数字式数据采集处理系统、液晶显示器、微型打印机等组成，为电机提供动力自动实现操作，不需要人工加力或扭力扳手加力。
适用标准：
GB50205-2001《钢结构工程验收规范》
GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
用户也可以提供相关的技术标准，如ISO、ASTM、EN、DIN、JIS，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。
二、LN-S2000型高强螺栓拉扭(扭矩系数)试验机产品功能特点
主机：采用卧式结构，钢板工作台，以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上，夹具采用*合金结构钢，保证其使用寿命，试样的安装、拆卸方便、快捷。
驱动部分：由电机减速机驱动，速度调节范围宽，加载均匀、稳定。
传动部分：采用摆线针轮减速器、联轴器传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意调节。
夹具部分：螺母套筒、螺母挡板、垫板都是经过特殊热处理，具有较高的硬度和韧性，并进行了垫圈防滑处理。
三、LN-S2000型高强螺栓拉扭(扭矩系数)试验机技术指标
*大扭矩：2000N.m；
测量范围：40-2000N.m；
试验扭矩示值相对误差：±1%
扭矩重复性误差：1%
扭矩分辨力：1N.m；
轴力测量范围：10-500kN
轴力示值相对误差：优于示值的±1%
轴力重复性误差：1%
轴力分辨力：0.5kN
螺栓规格：M16、M20、M22、M24、M27、M30
螺栓长度：55-280mm
扭转速度：30～360°/min
电源电压：AC380V50Hz
四．LN-S2000型高强螺栓拉扭(扭矩系数)试验机主要配置
卧式主机1台
电机和控制器1套
高精度扭矩传感器2000N•m1只
轴向压力传感器500kN1只
轴力检测装置1套
螺母套筒即扭转夹头(大六角M16-M30、扭剪型M16-M30)6套
螺母挡板即扭转垫片6件
卡板6件
垫板6件
行星摆线针轮减速器1台
直线导轨(台湾ABBA)2副
液晶显示器1套
微型打印机1台
技术资料1套
含：使用说明书、软件使用说明书、合格证明书、装箱单等
