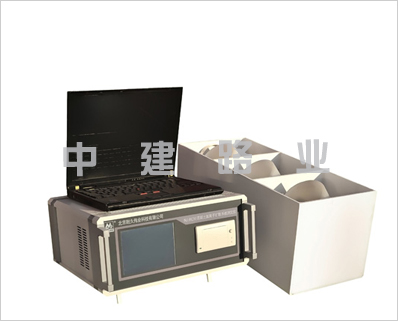

混凝土氯离子扩散系数测定仪

NJ-RCM型混凝土氯离子扩散系数测定仪用途概述

本仪器采用*流行的一机多用工作模式，既可以做符合《普通混凝土长期性能和耐久性能试验方法》（GB/T50082-2009）的RCM法，也可以做符合《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006）的RCM法实验，从而快速评价混凝土抵抗氯离子渗透的能力，为氯离子侵蚀环境中的混凝土结构耐久性设计以及使用寿命的评估与预测提供基本参数，为高性能混凝土的配合比设计和混凝土结构质量检验评定的依据。

试验适用于骨料*大粒径不大于25mm（一般不宜大于20mm）的实验制作或者从实体中取芯的混凝土试件。试件数据可作为氯离子侵蚀环境耐久混凝土的配合比设计和混凝土结构质量检验评定的依据。

NJ-RCM型混凝土氯离子扩散系数测定仪检测方法：

电迁移法（RCM）执行标准北欧NTBUILD492（ChlorideMigrationCoefficientfromNon–Steady-StateMigrationExperiments)

标准《普通混凝土长期性能和耐久性能试验方法》（GB/T50082-2009）

EU–ProjectCHLORTESTG6RD–CT–2002–00855推荐标准

CENTC51（CENTC104）/WG12/TG5推荐标准

中国土木工程学会《混凝土结构耐久性设计与施工指南》（CCES-01--2004）

《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-2006

《杭州湾跨海大桥专用施工技术规范》、《青岛海湾大桥专用施工技术规范》推荐标准

《混凝土氯离子扩散系数测定仪》(JG/T262-2009)

《水工混凝土试验规程》SL352-2006

测试指标：混凝土氯离子扩散系数

NJ-RCM型混凝土氯离子扩散系数测定仪技术参数

测试通道：6通道、9通道、12通道可选

输出电范围：0～400mA

输出电流精度：±0.1mA

温度准确度：±0.2℃

输出电压：直流0～60V可调（±0.1V）,**型12位自适应式稳压技术

输入电源电压：AC220V±10/50Hz

内核：32位嵌入式ARM内核

液晶：6.4寸EPSON工业触摸显示屏

调压模式：自适应式调压模式

NJ-RCM型混凝土氯离子扩散系数测定仪产品特点

1.32位嵌入式ARM内核，高速*的处理性能。

2.采用6.4寸EPSON工业触摸显示屏，LED背光，显示清晰，内容丰富，智能化操作简便快捷。

3.16位高速ADC检测*，检测线性误差达到100PPM级。

4.16通道12位进口DAC,每通道电压隔离单独0～60V调压，实时自适应式调压模式。

5.短路自动保护设计，避免短路造成仪器损伤，每通道都有独立的电子开关，智能节能，并且*大限度的延长了仪器的使用寿命

6.各通道分别设有独立断点保护功能，意外断电时保护现场，恢复供电时可以选择从断点继续运行，*大程序上保障了实验的准确性

7.具备实时显示、打印和分析计算功能，下位机大屏幕液晶实时显示数据,可脱离电脑及上位机直接使用，试验完毕输入参数即自动计算试验结果。

8标准RS232串口通讯，连接全自动上位机软件，实时监控过程数据，上位机可计算*终结果，输出试验报告，进行打印分析及存档

9.进口材料制作夹具，测量精度高，使用灵巧方便

10.每次可同时测试两组（6块）、三组（9块）、四组（12块）混凝土试块

11.附*新款智能型一体式真空饱水机

NJ-RCM型混凝土氯离子扩散系数测定仪实验方法

1.将混凝土切割成直径为100mm、厚度为50±2mm的圆柱试样；

2．将试样在超声浴中清洗或进行饱水（视所遵循规范而定）；

3．将清洗或饱水后的试样安装在试样夹具上，注入测试溶液，连接测试主机；

4．打开NJ-RCM氯离子扩散系数测定仪主机进行电迁移实验；

5．将电迁移后的试样沿轴向劈开，在劈开的表面上喷涂硝酸银溶液，确定扩散深度；

6．将所需数据输入主机，主机自动计算该通道的扩散系数

NJ-RCM型混凝土氯离子扩散系数测定仪仪器规格

主机尺寸：390*375*190（mm）

主机重量：6kg

主机外形尺寸：420*540*250（mm）

饱水机重量：32kg

饱水机外形尺寸：750*680*400（mm）

扩散系数配件：9kg

扩散系数配件外形尺寸：610*270*260（mm）

总机重量：46kg
