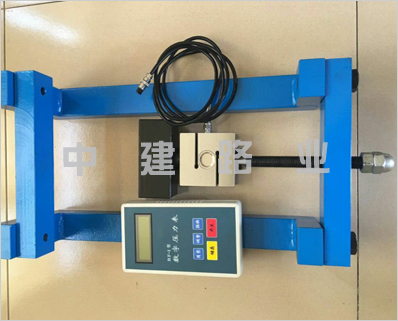

砂浆推出仪

1．TCY-3A型砂浆推出仪一般规定
(1)推出法适用于推定240mm厚普通砖、烧结多孔砖、蒸压灰砂砖或蒸压粉煤灰砖墙中的砌筑砂浆强度，所测砂浆的强度等级宜为1MPa～15MPa。检测时，将推出仪安放在墙体的孔洞内。推出仪由钢制部件、传感器、推出力峰值测定仪等组成。
(2)选择测点应符合下列要求。
1)测点宜均匀布置在墙上，并应避开施工中的预留洞口。
2)被推丁砖的承压面可采用砂轮磨平．并应清理干净。
3)被推丁砖下的水平灰缝厚度应为8～12mm。
4)测试前，被推丁砖应编号，并详细记录墙体的外观情况。
2．TCY-3A型砂浆推出仪的技术指标
(1)推出仪的主要技术指标应符合表的要求。
(a)平剖面；(b)纵剖面
1-被推丁砖；2-支架；3-前梁；4-后梁；5-传感器；
6-垫片；7-调平螺丝；8-传力螺杆；9-推出力峰值测定仪
TCY-3A型砂浆推出仪的主要技术指标
额定推力/KN：30；
相对测量/（%）：20-80；
额定行程：80mm；
示值相对误差/（%）：±3。
(2)力值显示仪器（或仪表）应符合下列要求。
1)*小分辨值为0.05kN，力值范围为0～30kN。
2)具有测力峰值保持功能。
3)仪器读数显示稳定，在4h内的读数漂移应小于0.05kN。
(3)推出仪的力值应每年校验一次。
3．TCY-3A型砂浆推出仪试验步骤
(1)取出被推丁砖上部的两块顺砖，应遵守下列规定。
1)使用冲击钻在A点打出约40mm的孔洞。
2)用锯条自A至B点锯开灰缝。
3)将扁铲打入上一层灰缝，取出两块顺砖。
4)用锯条锯切被推丁砖两侧的竖向灰缝，直至下皮砖顶面。
5)开洞及清缝时，不得扰动被推丁砖。
(2)安装推出仪，用尺测量前梁两端与墙面距离，使其误差小于3mm。传感器的作用点，在水平方向应位于被推丁砖中间，铅垂方向应距被推丁砖下表面之上15mm处。
(3)旋转加荷螺杆对试件施加荷载，加荷速度宜控制在5kN/min。当被推丁砖和砌体之间发生相对位移，试件达到破坏状态。记录推出力Nij
(4)取下被推丁砖，用百格网测试砂浆饱满度Bij
4．TCY-3A型砂浆推出仪数据分析
(1)单个测区的推出力平均值，应按下式计算：
(1-7)
式中Ni——第i个测区的推出力平均值(kN)，*至0.01kN；
Nij-第i个测区第j块测试砖的推出力峰值(kN)；
ζij—砖品种的修正系数，对烧结普通砖，取1.00，对蒸压（养）灰砂砖，取1.14。
(2)测区的砂浆饱满度平均值，应按下式计算：
请参考：砌体工程现场检测技术标准GB/T50315-2011
式中Bi——第i个测区的砂浆饱满度平均值，以小数计；
Bij—第i个测区第j块测试砖下的砂浆饱满度实测值，以小数计。
(3)测区的砂浆强度平均值，应按下列公式计算：
(1-9)
(1-10)
式中f2i—第i个测区的砂浆强度平均值(MPa)；
ζ4i—推出法的砂浆强度饱满度修正系数，以小数计。
当测区的砂浆饱满度平均值小于0.65时，不宜按上述公式计算砂浆强度，宜选用其他方法推定砂浆强度。
注意：对蒸压（养）灰砂砖墙体，f2i相当于以蒸压（养）灰砂砖为底模的砂浆试块强度。
