数显路面材料强度试验仪详细参数

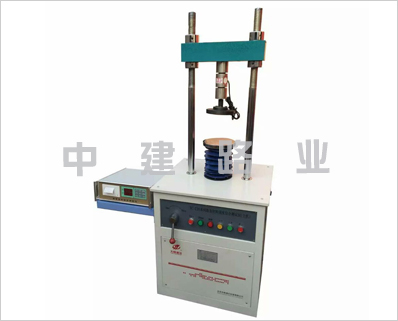

TC-T20型数显路面材料强度试验仪

一、TC-T20型数显路面材料强度试验仪概述
数显路面材料强度试验仪是一种多功能试验仪,利用配套夹具可进行多项试验,如水泥和石灰稳定土的抗压强度、劈裂强度、回弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比(CBR)试验等。本机具有加载稳定、丝杆行程大、操作简单、试验过程数据自动记录保存并打印等优点,是公路施工单位、大专院校及质检部门必备仪器。
数显路面材料强度试验仪采用高速CPU设计,大屏幕液晶(240x128),中文菜单显示:高精度A/D转换器,双压力,双位移传感器配置,数据更*;接口,支持外接EPSON彩色喷墨打印机和微型针式打印机。仪器内部可存储10组试件(包括实验曲线图数据)实验结果。多种试验的自动控制程序,自动加荷,自动撤压,自动记录数据并自动计算出试验结果。
二、TC-T20型数显路面材料强度试验仪技术参数:
1、*大试验力:200kN
2、丝杆上升(下降)速度:快速50mm/min;慢速1mm/min
3、丝杆*大行程:200mm
4、电机功率:550W
5、电源:AC380V50HZ2.2KW
6、手动速度:1/6毫米/圈
7、环境温度:≤35℃。
8、相对湿度:≤85%
三、TC-T20型数显路面材料强度试验仪结构原理:
1、本机由底座、减速箱、立柱、横梁及罩壳等组成。
2、电动机及控制电器置于底座内,减速箱置于底座上。
3、横梁、减速箱及底座经两根立柱相联接,横梁并可上下调节,以适应不同高度的试样,横梁下平面可联接测力环。
4、底座及减速箱外面装有罩壳。
5、数显路面材料强度试验仪加载有两种形式,一种是电动,电动机由同步齿形带传递给减速箱,经减速箱减速后,旋转运动转换成丝杆的垂直运动,从而达到对试样垂直加载的功用。另一种是手动,将调速手柄置于空档,即可用摇手柄进行手动加载。
四、TC-T20型数显路面材料强度试验仪安装、试车、保养
1、应安装在清洁、干燥、温度均匀、周围无震动、无腐蚀性气体影响的房间里。
2、安装地点应位置适当,便于操作和保养。
3、安装地基牢固可靠。
4、电器要可靠接地。
5、每一年向机器内加锂基润滑油。
6、电动操作时,摇把手柄不允许装在机上,以免伤人。
