PM-1B型旁压仪

PM-1B型旁压仪产品介绍
此型号为低压预钻式旁压仪，一般试验压力为2.5MPa，*大试验压力不超过3.0MPa。通常可用于淤泥质土、一般（中、低等）强度的粘性土、枌性土等地基的旁压试验。
PM-1B型旁压仪配套的旁压器公称直径为Φ90mm，通常采用钻机配套成孔，适合试验深度一般在45米左右，根据地层强度及成孔等情况，试验深度可增大。加压方式为高压气源，试验过程中的压力和位移参数均由记录仪自动显示、测记和储存。使用操作简便，主要用于浅层或较深层的旁压试验。

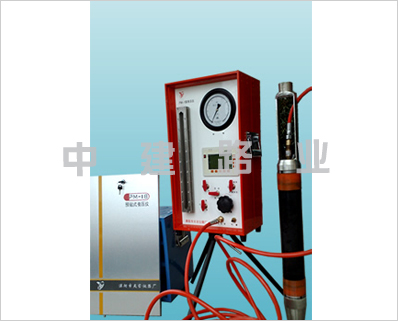

PM-1B型旁压仪主要配置：PM-1B型旁压仪主机、旁压试验记录仪、Φ90mm旁压器，同轴导压管及相关配套件。
仪器的压力和位移（体积）的测量精度均在±1%以内
PM系列旁压仪的主要特征
1.主机外壳采用铝合金材料制作，美观耐用。
2.压力、位移及时间等试验数据均采用传感器等自动测计。
3.仪器配置了自动记录仪，具有人机对话的操作界面，可根据不同的行业旁压试验规程设置试验时间和以及编制孔号、试验深度等相关参数，方便于后续的区分查看。试验数据按设置的规定自动采集、记录和储存，可随时查看也可储存于U盘。在测试过程中，记录仪能实时显示当前试验的数据及旁压曲线，以便观察和了解本次试验的效果。极大的降低了操作劳动强度，提高了试验精度和效率。
4.旁压探头与主机间的水气传输采用特制的高压复合同轴管，两端用快速接头连接，与原用普通的尼龙管作为导压管相比具有耐压高，可靠耐用，使用方便、不受温度影响等优点。
5.参照国、内外一些对旁压试验的理论研究、模拟试验及实际应用，在增加了旁压器测试腔的有效长度的基础上，将原来的三腔式更改为单腔式结构，使得更换弹性皮膜极为简单方便。
