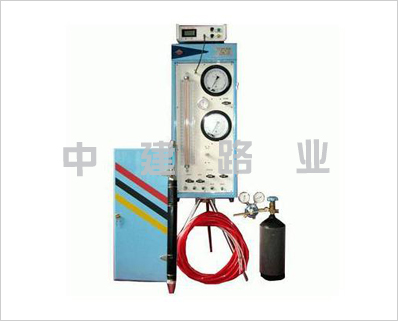

PY-5型预钻式旁压仪

PY-5型预钻式旁压仪应用范围:
粘性土、粉性土、砂土、强风化岩、软岩等地层.
PY-5型预钻式旁压仪产品特点：
1.采用高精度不耗气式调压阀，使加压的过程更加*，稳定，直观，从而保证了试验数据的准确性。
2.独特的水路循环系统设计极大地加快了旁压器的注水、回水过程，大大缩短了试验时间，提高了工作效率，并有效地提高仪器对水的体积的控制精度。
3.PY-5型预钻式旁压仪旁压器采用三腔式结构使得3个腔室作用在钻孔孔壁的压力保持一致，从而确保沿着测量腔室产生一个真实的圆柱状变形，并且在实践中发现三腔式结构旁压器有着比单腔式更高的临塑压力和极限压力，且因为两个保护腔的保护从而使弹性膜不容易破，大大改善现场更换弹性膜不便的情况，降低了弹性膜的消耗。
4.弹性膜采用进口橡胶用*的硫化技术一体成型，从而使弹性膜在增加强度，提高旁压器密封性基础上，大大地简化了弹性膜更换。
5.导管采用进口尼龙-11号纤维（抗高压材料）制作而成，耐压高、体积变化小、不易受温度变化影响。导管连接采用卡套密封圈式连接，大大改善了原来采用烫头烫喇叭口式连接的不便性，更加贴合野外试验使用的工况，且能够更好地保证连接的密封性。
6.配合我厂研发的旁压试验专用成孔复合钻具，能够大大地改善旁压试验成孔的不便性。该复合钻具有扩孔器和测试孔成孔钻组成，一次钻孔即可完成引导孔和测试孔，可以提高钻探效率和避免反复提钻对孔壁的扰动，从而提高成孔质量，保证试验数据的准确性。
PY-5型预钻式旁压仪适用标准：
JGJ69－90　PY型预钻式旁压试验规程
YSJ224－91　预钻式旁压试验规程
YBJ23－91　预钻式旁压试验规程
BKB03－93　工程地质原位测试规程
TB10046－96铁道工程地基土旁压试验规程
GB50021－2000　岩土工程勘察规范
PY-5型预钻式旁压仪技术参数：
旁压器
裸体标称外径:ø50mm
带金属铠外径:ø55mm
测量腔长度:250mm
旁压器总长:800mm
PY-5型预钻式旁压仪测量精度
压力表*小读数:0.005Mpa
体积计有效量程:400mm
综合误差:≤±1%
测量方式:电测及目测
*大试验压力:5.5Mpa
主机尺寸:830×360×220mm
主机重量:28kg
