ZBSX-92A型顶击式震摆仪

时间:2016-07-27 03:34:55 作者:admin 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
ZBSX-92A型顶击式震摆仪详细参数

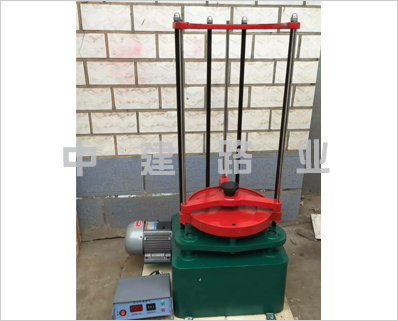

ZBSX-92A型顶击式震摆仪

ZBSX-92A型顶击式震摆仪用途
适用于地质,冾金,化工,煤炭,国防,科研,砂轮,水泥,建筑等部门的化验和试验室中对物料进行筛分分析。
ZBSX-92A型顶击式震摆仪主要结构
本机构主要有机座,上盖,回转结构,震击机构,夹紧机构与套筛组成,具有体积小,重量轻,外形美观,装配自动,停车装置结构*,性能良好,转幅度大,震击力强,筛选效果好,使用装夹套方便灵活等优点。
ZBSX-92A型顶击式震摆仪技术参数
筛具*大直径200-300毫米
回转半径12.5毫米
筛摇动次数221次/分
震击次数147次/分
上下震幅行程8毫米
定时范围0-60分钟
电机功率0.37千瓦
电压380V
速转2800转/分
ZBSX-92A型顶击式震摆仪工作原理
本机有电机通过传动轴,涡轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个付偏心轴回转促使整个筛组的摆动得到半径,也等于偏心距的平面圆周摆动。
同时在同一台电机带动另一个涡轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重落在机座上,使摆动架得到平面圆周摆动的同时进行震击。
