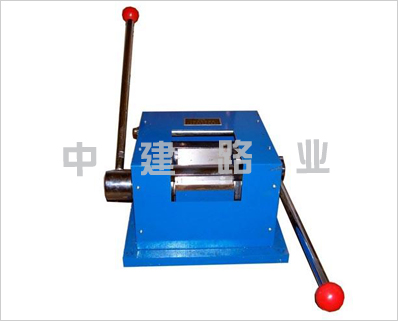

T型弯折试验机

一、QZW型T型弯折试验机适用范围：
涂膜柔韧性是衡量涂料的重要指标之一，对新产品种涂料配方的筛选的应用有很大的参考价值。
依据标准GB/T12754-91进行设计制造的QZW型T型弯曲试验机是测试涂料柔韧性的一种新机型，适用于测试彩色钢板及钢带的涂层T型弯曲试验仪，以及有关产品涂层的T型弯曲试验仪。
二、QZW型T型弯折试验机技术指标“
1、一次弯曲角＜45°
2、压平机构行程：≥10mm
3、可试样板厚度：0.5~1.0mm
三、QZW型T型弯折试验机工作原理：
通过左侧手柄的转动，使四方形弯曲压块压弯片并行成＜45°角的形状：转动右侧手柄，带动曲柄升降机构，使三角形弯曲快升降或下降，使试片夹紧或压平实，构成T型弯曲。
四、QZW型T型弯折试验机主要结构：
1、底板及左右侧板。
2、齿轮副及曲柄升降机构。
3、三角形弯曲亚平快。
4、四方形转动拆迭块。
5、护板和手柄等组成。
五、QZW型T型弯折试验机使用操作步骤：
1、使用规格：400×100（mm）
2、试样片在裁剪前应在23+2℃的环境中至少放置24h，试验时也需在相同的条件下进行.。
3、转动右侧手柄，使试验机中间的三角形弯曲压平块拾起（≥10mm）：同时转动左侧手柄，使四方形转动拆迭块与三角形弯曲压平块行成与底面平直的状态。（如图所示）
（1）三角形弯曲压平快
（2）试样板
（3）四方形转动拆迭块
（4）底平面
4、将试样板的被侧面朝下并伸入三角形弯曲压平快中15mm，转动右侧手柄，使三角形弯曲压平块下降，压紧试样板：转动左侧手柄，使四方形转动拆迭弯曲实验板，此时，实验板形成一个＜45°的角度。
5、转动左侧手柄，使四方形转动拆迭块退回原位：转动右侧手柄，使三角形弯曲压平块上升，取出试样板。
6、将形成＜45°角度的试验班伸入三角形弯曲压平块中：转动右侧手柄，使三角形弯曲压平块下降，此时试验板的角度端以被压实，形一个头部为厚度尺寸的圆弧和两个平行的面。即完成“OT”弯曲。
7、重复上述试验操作步骤，压紧试板“OT”试验弯曲部位并进行弯曲和压平，这样弯曲处有一个试板厚度的中间层。即完成了“IT”试验。
8、依次上述重复操作实验步骤，即可得到“2T、3T”…….弯曲
六、QZW型T型弯折试验机实验结果判定：
用透明胶带（≥0.25N/mm）紧贴于试验的弯曲面，并用手指将胶带压平，然后按于涂层面垂直方向立即将其撕下，检查弯曲处涂层是否剥离、脱落，从而判定其涂层的柔韧性。
七、使用注意事项：
1、当试样弯曲在于IT时，弯曲面重叠处不应有明显空隙，否侧试验重做。
2、离边缘10mm内的涂层损坏不予考虑。
3、为了方便运输，试验机出本公司时，两只手柄未装于主机上。用户拆箱后，用活扳手将两只手柄装于主机相应的位置上，并注意要旋紧。
