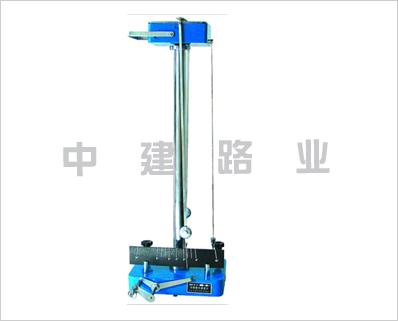

QBY型漆膜摆式硬度计

一、QBY型漆膜摆式硬度计用途
根据HG2—57—67标准设计，用于检验漆膜的硬度，按照一定重量和长度的摆杆借支点压在漆膜上摆动。自振幅5°—2°所需时间来测定漆膜的硬度。
二、QBY型漆膜摆式硬度计结构和工作原理：
仪器由下列部件组成：
1、底座2、支柱3、试验台4、摆杆5、刻度尺6、制动杆7、水平锤8、支点钢球9、零点框（用以固定摆杆于零点上）10、摆杆梁（连接两摆杆用，上有两钢球）。11、调节锤（用以调节振幅时间大小）。12、水平螺钉（根据水平锤用以调节仪器达水平位置）
2、工作原理：
利用摆锤在漆膜上一定振幅中停止摆动所需时间与摆锤在玻璃板上同样振幅中摆动所需时间的比值来表示。
三、QBY型漆膜摆式硬度计规格：
1、摆杆及其零件重量为120克。
2、摆杆自支架点至摆杆*长500毫米。
3、支点钢球直径8毫米。
4、刻度尺应刻有分度零点刻于刻度之间，自零度开始向两端刻度各刻5度以上。
5、玻璃值为440±6秒。
四、QBY型漆膜摆式硬度计使用：
1、使用前的检查与校正。
每昼夜不得少于一次，使用玻璃值测定法来校正摆式硬度计。即在玻璃板（2—3）*9*12厘米上测定摆杆从5°—2°摆幅所用的摆动时间（秒），其方法和进行漆膜硬度的方法相同（见试验方法如下）。
仪器的玻璃值应为440±6秒。如果校正试验时，所得玻璃值不在上列规定的范围内，应移动调节锤使其符合标准。
在试验前，玻璃板应仔细用乙醚或汽油擦拭干净。
支点钢球应定期检查，当发现钢球表面有损坏时，可稍微转动钢球，交换它的接触点。
钢球表面如磨至不符合要求时，应更换新球。
每次试验前应将钢球用乙醚或汽油擦拭并用洁净纱布擦干。
2、QBY型漆膜摆式硬度计使用说明：
（1）按照式样的产品标准规定，在玻璃板上制备式样，涂刷方法，干燥时间或干燥方法，涂漆层数、涂漆厚度，样板从放置到试验的时间等均须符合操作规程。
（2）将准备妥善的样板放在仪器的工作台3上，漆膜朝上。把摆杆的支点钢球8放置漆膜表面上，并使摆杆*接近刻度尺5的零点，然后移动零点框9，使摆杆正指在0点上。
将紧贴与样板上的摆杆4，引到刻度线55°处，用制动杆6小心地推起，慎防钢球有所移动。
推动制动杆6的摇柄，放开摆杆4.使自由摆动，当*大振幅摆到5°时，开动秒表，并在*大振幅摆到2°时，停止秒表。
（3）漆膜硬度X按下列公式算出。
X=t/t1
式内：t在漆膜上，摆杆5°—2°的摆动时间（秒）
t1——440秒。
（4）漆膜硬度测定应进行两次，如两次测定值之差大于3%，应进行第三次测定。
测定时，摆杆支点的位置，距离漆膜边缘应不少于2厘米，并且每次测定时，都要在漆膜上不同的地方进行。
（5）为了避免空气流动的影响，仪器应放在玻璃橱内。
（6）为了减少振动和自身的摇动。影响工作*度，仪器应放在紧固的台子上。
五、QBY型漆膜摆式硬度计贮藏及运输：
1、仪器在长途运输及仓库存放时仪器应用防潮物品包裹（塑料袋）装入木箱用板卡定，箱内应填满软质填料，以防震动。
2、仪器存放地方应干燥，空气中不应含有腐蚀性气体。
