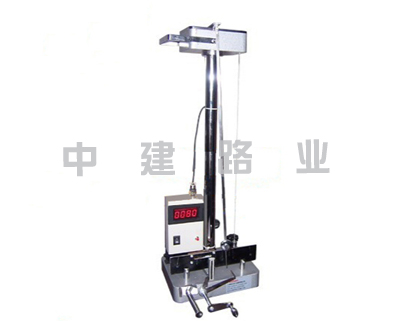

数显漆膜摆式硬度计

一、QBY-II型数显漆膜摆式硬度计用途
QBY-Ⅱ型摆杆式漆膜硬度计是QBY型摆杆式硬度计的改型。它的主要特点表现在水平机构的改进；刻度标尺能够水平移动，便于零点调整；加之配以光电计数器，因此，快速、准确、节省人力。
本仪器所遵循的设计依据依然为GB1730-79。因此，适用于色漆、清漆及其有关产品的取样试验，以测定色漆、清漆及其有关产品的皮膜硬度。
二、QBY-II型数显漆膜摆式硬度计技术指标
（一）摆
1、摆的形式M—3
2、摆的总质量120g±1g
3、摆的玻璃值440S±6S记数：352±4次
（二）专用计数器
1、电源22V~50HZ
2、功耗4W
3、记数范围0~999
三、QBY-II型数显漆膜摆式硬度计工作原理及结构
1、工作原理
有一定重量和形状的摆，接触于被测皮膜的表面，由于重力摆和涂层间的相互作用是复杂的弹性和粘弹性的两种性质，且又因摆的重量、形状以及地理和环境等因素的影响，因此，表面愈软，接触于这一表面的重力摆的摆幅衰减愈快。
皮膜硬度的表示是以一定重量的摆，置于标准玻璃上，在规定的角度范围内所摆动的振幅时间或次数和置于被测皮膜上，在规定的角度范围内所摆动的在振幅时间或次数之比表示之，即：
H=n/n0
式中：n：摆在皮膜上，在规定的角度范围内所摆动的振幅时间或次数。
n0：摆在玻璃板上，在规定的角度范围内所摆动的振幅时间或次数。
2、QBY-II型数显漆膜摆式硬度计结构：
QBY—Ⅱ型摆杆式漆膜硬度计共分五部分组成，即a、底座部分；b、工作台部分；
c、摆；d、计数器部分；e、仪器外罩部分。
四、QBY-II型数显漆膜摆式硬度计操作与使用
1、从附件箱里拿出地角调整螺钉垫片，放入仪器外罩内，把主机放置其上，调整地角螺钉，观看水平泡，把主机调整并置于水平位置。
2、把电源插头线盒光电头线分别插于计数器后面的各自插座上。把光电头线另一端的U型支架放在标尺后面的U型支架固定槽内，并用相应的螺钉紧固。光电头所放的位置应在标尺刻度线2°内侧之切线位置处。
3、把摆从附件箱里取出来，置于工作台和标准玻璃板上，扳起定位提手，把摆之横梁上的缺口对准定位提手的刀口，摆静止后，应对准标尺刻度的另点，如不在另点则应水平移动标尺，然后用支柱上的螺钉紧固住。
4、启动摆条推动机构、止动机构，使摆条置于5°的正视线上，扳下定位提手。
5、接通计算器电源，启动计数器电源开关，推动止动装置使摆条自由摆动（注意摆条支点不要移动）摆条在标准玻璃上摆动的时间为440S±6S，次数为352±4次。若不在此时间或次数内则应调整摆上的微调捶，反复微调，使其达到上述标准值。
6、把所测涂料用涂膜涂布器或其它方法均匀地涂布在试验用玻璃板上。
7、涂膜的干燥（自干或烘干）应达到产品要求所规定的时间。
8、漆膜的厚度应达到产品所规定的标准。
9、把制备好的漆膜试验板放置在工作台上，观其摆从2°~5°摆动所用的时间和次数，并将其秒数，或次数记录下来。
10、用工作原理一节中所提供的公式计算之，所得之数即为所测漆膜硬度值，一般在一块试片上（不同位置）作三次试验，将所得的结果求取算术平均值为*后结果，但两次所测得之差，不得大于3%（秒数）度数不得大于5%。
11、每次试验前应用乙醚、乙醇或溶机汽油将标准玻璃板或摆条上的钢珠擦拭干净，擦拭所用之抹布应清洁，不要把标准玻璃板造成划痕。
12、支点钢珠应定期检查，当发现有钢珠表面损伤时，可稍微移动钢珠，变换它的接触点，钢珠表面如磨至不符合要求时，则应更换新钢珠。
13、应当指出：本仪器反映了涂料对其环境的敏感性，因而试验应当在25±1°C，相对湿度60%~70%，周围无振动的条件下，且在无气流的条件下进行之。因此，试验时须加外罩并关闭所有小门。
