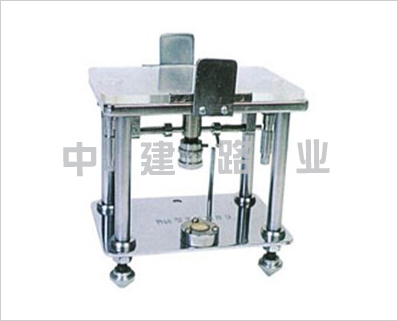

QNP型平板粘度计

一、QNP型平板粘度计概述
平（行）板粘度仪（ParallelPlafeViscosimeper），也叫铺展仪（Spreadomeper）
这是一种建立在两块平行板之间油墨流动的原理的仪器，它可以在低剪切应力下快而准确地测出油墨在两块平行板之间的流动情况。（*上有的国家取一分钟时的铺展直径为该油墨的流动性）。
将一定量的油墨放于平板上，移去D后，透明（玻璃或塑料）的上板A就顺着C杆落下来，压在油墨上。油墨滴在受压后就开始向外铺开，在不同的时间下测定油墨铺开的直径，至达到*大直径止。
用平行板粘度仪可以测定油墨的四个参数，即粘度、屈服值、截距和斜率。
1、粘度
粘度的计算是先求出剪切应力和剪切速率，然后在根据公式计算：
n=t/y
式中：n粘度（泊）
t剪切应力
y剪切速率
t=(2WgV)/(π²Y5)
y=(6πY²)/V(0.4343S1)/π
式中：W上板重量（115克）
G重力加速度（980厘米/秒²）
V油墨体积（0.5厘米³）
π测定时间（秒）
Y在时间π时的铺展半径
S1100秒时的铺展直径，减去10秒时的铺展直径（即等于斜率）。这个公式中的π是以小于120秒为条件的，超过120秒时，此式就不适用。
2、QNP型平板粘度计屈服值
可以理解，在平行板粘度仪之间的油墨所受的压力是逐渐减少的，这是因为上板的压力是固定不变的，而受压面积—油墨的直径却越来越大，这就是说，油墨的单位面积上所受的力是随其直径的不断扩大而在逐渐减少。而当剪切应力减小到与油墨的屈服值相等时，油墨的直径就不扩大，此时就得到了一个*大直径，由此可见，油墨的屈服值和以平行板粘度计测得得油墨*大直径之间存在着函数关系。但是，至今尚无一个确切的公式来说明他们之间关系，所以，我们这里也不列举其公式了。
3、QNP型平板粘度计斜率
就是在用平行板粘度仪进行测定时将各个时间的油墨铺展直径记录下来后，通过计算就可以求得的代表油墨丝头“长、短”（斜率越大，油墨越长：反而，越短）的一个特性数据。
由于油墨的铺展直径与时间对数之间存在着线性关系，所以用一系列相对应的直径D和时间对数㏒t（以秒计）为横坐标的直角坐标上作图，把各点连起来后就可得到一条直线，这条直线可叫做D—㏒t直线或叫做油墨的特性线。直线与D轴相交，如果把远点到这个交点的距离记作I，则I就是这条直线的截距。
斜率的*简单计算公式是
S1=D100-D10
这个公式说明：以平行板粘度仪求油墨特性线的斜率，只要将100秒时测得得油墨直径减去10秒时测得得油墨直径就可以了。
4.QNP型平板粘度计截距
截距与油墨的稀（软）稠（硬）有关，截距越大，油墨越稀（软），反之油墨就越稠（硬），在一定的条件下，截距还和油墨的粘度有关，截距越大则其粘度越小。
截距可以自1秒时的油墨直径取得，也可自下式求得：
I=D10—S1
式中：I截距
D1010秒时的油墨铺展直径
S1斜率
这个公式说明，油墨特性线的截距等于油墨在平行板粘度仪上10秒时的铺展直径（mm）减去斜率。
QNP型平板粘度计试验方法：
1.预备原料，准备秒表
2.需要的工具：调墨刀
QNP型平板粘度计操作要点
1.清洁工作 清洁样品注墨孔，清洁压板（1）和粘度仪上平板（10）上面的油污，清洁可以用软布或棉纱粘上溶剂完成
2.调整水平 调节三调整脚（8），调整园水泡（9），使仪器保持水平。
3.放下中心轴 拿开压板（1）和导柱轴（2），用螺母（3）将中心轴（4）向下调整。
4.装油墨 准备0.5°C的样品油墨，用调墨刀装入注墨孔，使其不要凸出和凹陷。
5.装上压板 在预定位置装上轴（2）和压板（1）。
6.放下压板 向上动中心轴（4），同时起动秒表。
7.读取油墨铺展值 读取10秒，60秒，100秒。
根据前面所述公式测定数据。
注：测定数据时须在恒温条件下，温度25°C±1°C，湿度65°C±5度。
QNP型平板粘度计维护与修理
本仪器使用后经清洗干净放入盒内放置稳当，不要磕碰。仪器应立放，压板（有机玻璃板）放置在上板平面上，以防变形。压板用久不平及重量不足应更换。
产品附件
为了防止调整脚划痕桌面，特备有垫角（三件）放置小塑料袋内，与产品合格证、说明书一起放入纸盒内包装好。
