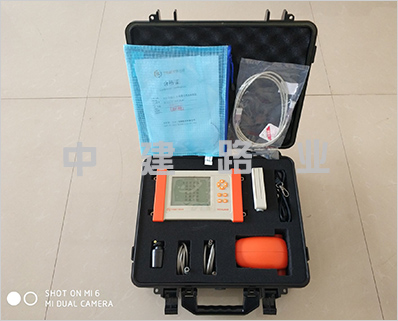

TST-GJ630型混凝土钢筋检测仪

时间:2018-08-11 08:04:12 作者:admin 点击:
销售电话:13810593928
图文传真:010-67990586
E-mail:bjzjly17@163.com
TST-GJ630型混凝土钢筋检测仪详细参数

TST-GJ630型混凝土钢筋检测仪简介

TST-GJ630混凝土钢筋检测仪(以下简称钢筋仪),可用于现有钢筋混凝土工程及新建钢筋混凝土结构施工质量的检测:确定钢筋的位置、布筋情况,已知直径检测混凝土保护层厚度,未知直径同时检测钢筋直径和混凝土保护层厚度,路径扫描功能。此外,也可对非磁性和非导电介质中的磁性体及导电体的位置进行检测,如墙体内的电缆、水暖管道等。该仪器是一种具有自动检测、数据存储和输出功能的智能型无损检测设备。
TST-GJ630型混凝土钢筋检测仪技术参数
钢筋直径测量范围:φ6-32mm;
钢筋直径估测误差:±1规格;
钢筋保护层厚度测量范围:
*量程:6-90mm;
*量程:7-180mm;
保护层测量误差:
6-79mm误差为±1mm;
80-119mm误差为±2mm;
120-180mm误差为±4mm。
剖面/网格扫描功能:有;
数据传输接口:USB;
电池:锂电池工地,可连续工作20小时以上;
主机外形尺寸:23.5cm×14cm×5cm。
TST-GJ630型混凝土钢筋检测仪主要功能
1、检测混凝土结构中钢筋的位置及走向;
2、检测钢筋的保护层厚度(已知直径);
3、同时估测钢筋的直径和保护层厚度;
4、检测某一测面下钢筋的保护层厚度,并显示网格图象;
5、检测某一测线下钢筋的保护层厚度,并显示剖面图象;
6、探头自校正功能;
7、检测数据的存储、查看功能;
8、数据传输功能。
TST-GJ630型混凝土钢筋检测仪主要特点
1、进行钢筋*定位,检测钢筋直径和保护层厚度;
2、仪器具有的网格和剖面扫描功能,*检测钢筋的保护层厚度;
3、多重钢筋定位方式:有报警提示声、黑色指示条、厚度和信号值四种方式用于钢筋
的*定位;
4、传感器平行放置钢筋上方,一种检测姿态,同时估测钢筋直径和保护层厚度,无需
交换检测姿态,可以实现快速检测钢筋直径和保护层厚度;
5、钢筋直径和保护层厚度的检测精度高;
6、能够直观显示钢筋的网格和剖面图象;
7、软件界面简洁,操作简单。
TST-GJ630型混凝土钢筋检测仪工作原理
TST-GJ630混凝土钢筋检测仪,由主机系统、信号发射系统、信号采集系统、探头以及人机接口等五大部分组成。
信号发射系统在主机的控制下,产生一定频率的激励信号激励探头,探头感应被测钢筋,
输出的信号经信号采集系统转换为数字信号,送入主机系统进行处理,判定钢筋的位置和保护层厚度以及钢筋的直径。
智能化设计使仪器具有自动校正、自动适应环境等特点,与国内外同类仪器相比,具有检测精度高、操作简单、存储容量大、界面人性化等优点。
