EL-MG2000型锚杆质量检测仪产品概述：

锚杆质量检测仪由超磁致伸缩换能器、锚杆质量检测仪和分析处理软件组成。超磁致伸缩换能器产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，锚杆质量检测仪检测到反射回波，并对信号进行分析与存储，*后由分析软件进行进一步分析。

反射信号的能量强度和到达时间取决于锚杆周围或端部的灌浆状况。通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。

EL-MG2000型锚杆质量检测仪执行标准：

◆JGJ/T182-2009《锚杆锚固质量无损检测技术规程》

产品特点:

◆采样精度高：仪器AD采样精度为18位；

◆功耗低，连续工作时间长：1次充电能使用很长时间；

◆储量大：可存储2.4万条实测数据；

◆对比性好：采样重复性好，大屏幕显示，同时显示三条曲线；

◆便携性好：主机尺寸250mm*190mm*75mm，质量2.7kg，可单人工作；

◆界面美观完好：仪器中文界面，输入简单快捷；

◆分析软件功能强大：能智能建立锚杆锚固模型及相应分析参数，有多种辅助分析功能，如：数

字滤波、频谱分析、积分、微分及相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；

◆直接将检测结果导入到EXCEL数表，打印检测结果图表。

EL-MG2000型锚杆质量检测仪技术参数：

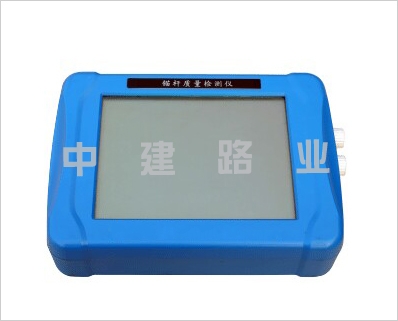

锚杆质量检测仪：

◆A/D转换精度：18位

◆采样频率：1kHz~1MHz

◆采样间隔：1~100us

◆采集器带宽：10Hz~50kHz

◆接收灵敏度：≤12uV

◆显示：7寸真彩触摸屏（800*480）

◆电源：24V-4400MAH锂电池

◆充电电源：25.2V-2A充电器

◆尺寸：250*190*75mm

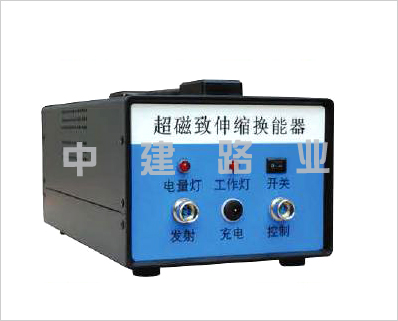

◆重量：3.5kg超磁致伸缩换能器：

◆换能方式：超磁致伸缩材料

◆触发方式：按键触发

◆响应时间：0.2s

◆电源：24V-4400MAH锂电池

◆充电电源：25.2V-2A充电器

◆尺寸：150*110*275mm

◆重量：2.7kg

EL-MG2000型锚杆质量检测仪产品配置：

◆超磁致伸缩换能器：1台

◆大功率超磁声波发射震源：1个

◆发射震源连接线：1条

◆换能器触发按键：1条

◆锚杆质量检测仪：1台

◆接收传感器：1个

◆接收传感器连接线：1条

◆充电器：1个

◆USB连接线：1条

◆手锤：1个

◆分析软件：1套

◆说明书及保修卡：1份
