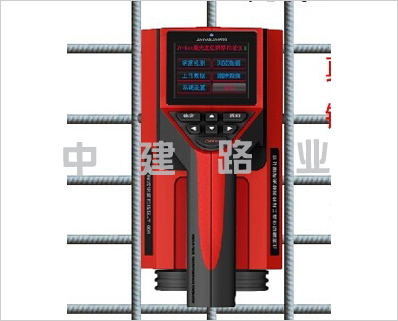

一体式激光定位钢筋扫描仪

JY-8SK型一体式激光定位钢筋扫描仪，是一种便携式智能无损检测设备，用于钢筋混凝土结构施工质量的检测。能够测定钢筋位置、走向及分布情况，检测钢筋保护层厚度，还可对非磁性和非导电介质中的磁性体及导电体进行检测。

JY-8SK型一体式激光定位钢筋扫描仪产品特点

●激光技术，左右激光指示用途，重复测试避免不在同一位置，前激光定筋激光指向位置肯定就是筋正上方不会有延迟。

●激光定筋，声音定筋，光标定筋图像定筋和判定两钢筋中间位置，瞄准框及指示灯提示，便于打孔取芯。几大功能融为一体，判定更准。

●三维显示真实混凝土内部情况，主筋、箍筋上下排列可用软件清晰分辨（上下层），测试软件图像分析检测结果一目了然。

●波形扫描模式直观显示钢筋分布，对密集钢筋检测、分析更加直观。

●厚度检测模式直观、准确显示钢筋位置，并可显示已存钢筋间距。

●可检测两钢筋中间位置，瞄准框及指示灯提示，便于打孔取芯。

●仪器自动存储标定值，实现快速测量，免去每次检测前都需标定的麻烦。（如特殊场合需要，用户也可手动标定）

●无边界网格/剖面扫描，波形扫描一次测量可达8m长度。

●具有存储、查看、删除等功能，可存600个构件或者12万测点。

●USB数据传输，可将存储数据通过USB或无线蓝牙上传到计算机。

●PC机*数据分析软件，数据处理及报告生成轻松完成。

●2.8寸高分辨率彩色液晶屏(320x240像素)。

●内置大容量锂电池，低功耗设计，电池充满后可工作约30小时。可随身携带充电宝(选配)给仪器充电。

●一体式设计，体积小巧，重量轻，方便携带。460*215*375mm,3.9Kg。

JY-8SK型一体式激光定位钢筋扫描仪主要优点

●国产仪器与进口钢筋仪检测*厚度的先决条件是同等的，钢筋间距与保护层厚度值比间距须大于厚底2倍保护层厚度才会*，如不在此条件下测试如论进口钢筋仪或国产仪器都会有不等的偏差，我公司在这个方面

做了一定的现场试验和调整。数值可调，使检测结果更加*。

●JY-8SK这款仪器可以根据不同的钢筋密集情况，对每个直径的厚度进行单独修正，和统一直径厚度修正，这样厚度检测精度会高出进口和国产的同类仪器。详见JY-8SK（按每个钢筋直径修正厚度表格）

JY-8SK型一体式激光定位钢筋扫描仪符合标准

GB50010-2010《混凝土结构设计规范》

GB50204-2002《混凝土结构工程施工质量验收规范》

GB/T50344-2004《建筑结构检测技术标准》

JGJ/T152-2008《混凝土中钢筋检测技术规程》

DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》

JY-8SK型一体式激光定位钢筋扫描仪仪器主要用途

1、工程质量监督验收

2、改造前的实体检测

3、保护层厚度检测

4、工程质量验收

5、施工质量监督改建时大面积检测保护层厚度

6、避开钢筋，确定钢筋的分布

7、用于取芯或钻孔时，避免结构性的损坏
