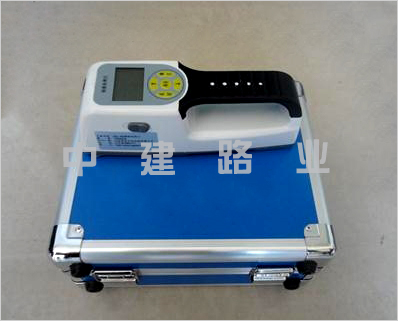

手持一体式钢筋扫描仪

ZXL-5S型手持一体式钢筋扫描仪简介：
钢筋检测仪，是一种手持式无损检测仪器。可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
ZXL-5S型手持一体式钢筋扫描仪主要功能
1、检测混凝土结构中钢筋的位置及走向；
2、已知直径，检测钢筋的保护层厚度；
3、探明结构中其它磁性物体的分布；
4、检测数据的存储、查看、统计分析；
5、数据传输功能；
ZXL-5S型手持一体式钢筋扫描仪主要特点
探头与主机为一体。不用信号线连接，方便仪器安装与维护。
体积小巧，重量轻，单手就能完成操作，简化了检测人员的工作。
钢筋定位*（只需一种方式即可完成*定位）。
真人语音播报数据。
*检测钢筋的保护层厚度；
显示界面形象直观，操作简单；
PC机软件可以对测试数据进一步分析处理，自动生成检测告。
ZXL-5S型手持一体式钢筋扫描仪主要技术指标
1、钢筋直径适应范围：Ф6mm～Ф32mm
钢筋直径常用档级为:
Ф6，Ф8，Ф10，Ф12,Ф14,Ф16,Ф18,Ф20,Ф22,Ф25,Ф28,Ф32。
保护层厚度测量范围：
12mm----------120mm（详见表1.1）
表1.1保护层厚度测量范围（单位：mm）
钢筋直径6；8；10；12；14；16；18；20；22；25；28；32
*小值12；12；14；14；14；16；16；16；18；18；18；18
*大值70；80；90；90；90；90；90；90；90；100；100；100
2、仪器*大允许误差（保护层厚度）
表1.3仪器*大允许误差（保护层厚度单位：mm）
仪器*大允许误差
±110-------60
±261------80
±481------100
直径测试误差±1个档级
3、数据存储容量
3万个测点数据
4、电池
4节5号碱性电池,供电时间大于30小时；
5、体积重量
仪器体积：220mm×70mm×70mm
仪器重量：200g
