仪器是根据GB/T50315-2011<<砌体工程现场检验技术规程>>而研制生产的.是砌体砂浆强度检测的专用仪器,其特点是能在现场或试验室直接测试,不影响墙体受力性能,具有检测容易,操作方便,所需时间短,测试准确度高等特点,完全可以满足砌体工程现场质量控制及旧、古房屋质量鉴定、评定的客观需求.
二、主要技术参数:
1、*大量程:3KN
2、*大行程:30mm
3、电源电压:4.5V
4、净重:4.8kg

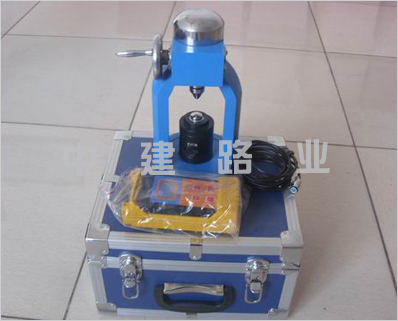

三、ZXL-2000型砌体砂浆强度点荷仪结构与原理:
点荷仪由蜗轮、蜗杆机械加荷系统,压力传感器和微电脑峰值显示器组成,传感器安装在加荷系统的底座上,峰值显示器和加荷系统用导线连接.工作时,将预先取好的砂浆试样放在压头上,用手顺时针慢慢转动点荷仪的手柄,使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载直至试件破坏,此时微电脑峰值显示器将*大荷载保持住.
四、ZXL-2000型砌体砂浆强度点荷仪使用方法:
1.仪器使用前,先将传感器和被测试件安装好,将传感器和数字压力表的链接接好,此时,按下数字压力表的[开、关]按键,打开开关。
2.按下【峰值】键,显示屏左上角显示MAX标志,此时可以加荷,当试件破坏时显示器显示的示值为此试件的*大强度值,单位为N,按下【存储】键,可将此结果存储,按此键,显示屏上方显示REC-XX时保存此测试结果成功,此值存储后,*次存储值编号为REC-01,第n几次存储则编号为REC-n.等,详细看说明书。
五、ZXL-2000型砌体砂浆强度点荷仪维护与保养:
1、仪器使用完毕,应清理干净,装入箱中备用.
2、仪器在使用和存放均应于室内干燥地方,切忌暴晒,雨淋和受潮,以延长使用寿命.
3、蜗轮箱内应定期注黄干油,保持润滑.
