声波透射法自动测桩仪详细参数

 声波透射法自动测桩仪

ZT805型声波透射法自动测桩仪产品功能:

混凝土基桩完整性检测(自动)

混凝土结构内部缺陷和裂缝深度检测、匀质性、损伤层厚度检测

钢管混凝土检测

岩体参数检测

混凝土强度检测

混凝土厚度检测

ZT805型声波透射法自动测桩仪依据标准:

《超声回弹综合法检测强度技术规程》CECS02:2005

《超声法检测混凝土缺陷技术规程》CECS21:2000

《公路工程基桩动测技术规程》JTG/TF81-01-2004

《建筑基桩检测技术规范》JGJ106-2014

《铁路工程基桩检测技术规程》TB10218-2008

《岩石物理力学性质试验规程》1986

《工程岩体分级标准》GB50218—94

《工程岩体试验方法标准》BG/T50266-99

ZT805型声波透射法自动测桩仪技术指标:

主机:专用微机系统

声时测读范围:0~640Kμs

声时测读精度:±0.05μs

幅度测读范围:0~177dB

增益精度:3%

放大器带宽:5Hz~500kHz

发射电压:250、500、1000V多档可调

采样周期:0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.4μs可调

操作方式:按键+光电旋钮

触发方式:信号触发、外触发

接收灵敏度:≤10μv

信号采集方式:连续信号、瞬态信号

通道数:双通道

通道隔离度:不小于42dB

*大穿透距离:10m

软件:基桩完整性自动测试系统、自动计算钢管混凝土缺陷、岩

体(混凝土试块)参数、超声回弹测强、混凝土缺陷测定、

冲击回波测厚(扩展功能)。

计数方式:连续提升,自动记录

测桩专用径向换能器:全不锈钢的探头,导电滑环(集流环)接头

*大提升速度:60m/min

计数器深度精度:0.1m

显示器:640×480

通用接口:并口、USB口

操作软件:中文

ZT805型声波透射法自动测桩仪供电方式:

1、内置锂电池可连续供电6个小时。

2、AC:220V±10%;DC:12V(交直流二用)。

3、外置式大容量铅酸电池,可连续工作8-10小时。

工作温度:0~40℃

工作湿度:≤80%

整机重量:1.8kg

整机体积:250mm×200mm×100mm

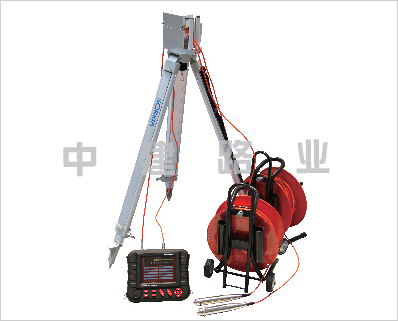

ZT805型声波透射法自动测桩仪仪器构成:

包括:主机、平面换能器、径向换能器、提升装置、从动轮、说明书、软件、仪器箱等。
