5吨锚杆拉拔仪

XH-5T型5吨锚杆拉拔仪应用领域
XH-5T型锚杆拉力计（锚杆拉拔仪）是用于检测各种锚杆、锚索、钢筋、膨胀螺栓、锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各质检单位必备的检测仪器。
仪器简介

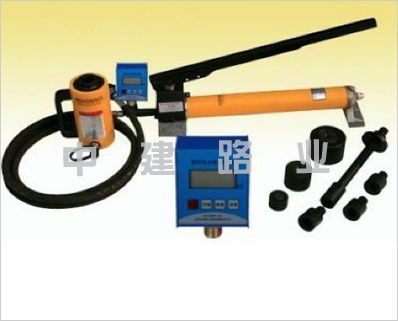

XH-5T型锚杆拉力计是由手动泵、中空液压缸、数显压力表、带快速接头的高压油管、锚具、转换头拉杆和手提便携箱组成。3～30吨液压缸均为中空自复位式。本仪器中的数值显示部分为2014年升级的一体式多功能显示仪表，可直接读取锚杆拉力值（KN），并有自动计算、峰值保持、存储和查询功能，特别适合试验室和现场使用，操作简单，易学易用。
XH-5T型5吨锚杆拉拔仪符合标准
GB50367-2006《混凝土结构加固设计规范》
GB50330-2002《建筑边坡工程技术规范》
GB50086-2011《岩土锚固与喷射混凝土支护工程技术规范》
GB50007-2011《建筑地基基础设计规范》
CECS22：2005《岩土锚杆（索）技术规程》
CECS22:99《土层锚杆设计与施工规范》
JGJ120-2012《建筑基坑支护技术规程》
JGJ145-2013《混凝土结构后锚固技术规程》
XH-5T型5吨锚杆拉拔仪技术参数：
*大工作压力：63Mpa
柱塞直径：12mm
质量：5kg
*大拔出力：50KN50KN
中心孔径：27mm18mm
活塞行程：50mm45mm
质量：1.8kg
测量范围：50KN
电源：9v电池1节
质量：0.35kg
拉杆：M18M12
锚具：φ6-φ18φ6-φ14
转换接头：M6-M18M6-M12
精钢主体、快速复位、过载保护、数显直读、峰值保护、数据存储、自动关机
