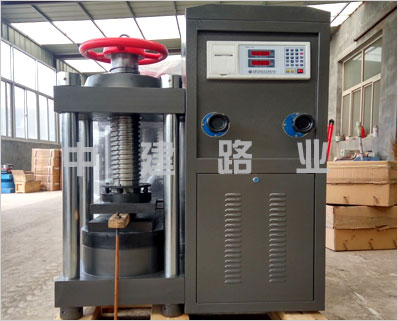

一、DYE-2000型数显混凝土压力试验机用途

压力试验机用于混凝土、砖、石等抗压抗折强度的检测，本机操作方便，是建筑、公路、建材行业的必备设备。本机采用液压加荷，电子测力；具有数字显示实验力及加荷速度，*大试验力保持等功能。该机还可以配置计算机，可显示加荷曲线，进行数据采集处理，也可以直接将实验结果打印和储存。

二、DYE-2000型数显混凝土压力试验机技术参数：

1、*大试验力：2000KN；

2、测量范围：0-2000KN；

3、示值相对误差：±1%；

4、承压板尺寸：￠230mm×250mm；

5、上下承压板*大间距：320mm；

6、活塞*大行程：50mm；

7、活塞直径：￠250mm；

8、电源功率：380v.75kw

9、外形尺寸(长×宽×高）890×370×1160mm

10、净重710kg

11、装箱尺寸1080×580×1360mm

三、DYE-2000型数显混凝土压力试验机安装及调试

1、压力试验机安装

①压力试验机应安装在清洁、干燥、温度均匀，周围进入无震动，无腐蚀性气体影响的房子里。安装地基应牢固可靠，地脚螺钉应对准底座。

②压力试验机调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。

2、DYE-2000型数显混凝土压力试验机调试

本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。

①压力试验机注油

打开后后门，掀开油箱盖向油箱中注入适量机械油至油标位置。由于气温变化，所用油略有不同，现将用油规格说明如下：

当环境温度为15±5℃时，采用GB443—84N68机械油。

当环境温度为25±5℃时，采用GB443—84N100机械油。

②压力试验机电气联接：把随机电源插头插在相应插座上。电源为380V50Hz。

③压力试验机启动油泵排气：将回油阀打开，送油阀打开。旋转电源开关（在控制箱的后面），接通压力试验机电源，2秒钟后显示测试画面。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀，此时可发现下压板缓慢上升，在下压板上升一段距离后，关闭送油阀并打开回油阀，此时下压板处于回落状态。重复以上步骤3~4次可完全排除系统内气体。如仍无法排除，可按以下方法排气：停机后打开前门，用随机带的扳手，拧下油泵前端面上的大螺母，再开机放油，至流出的油平稳后，关机，旋上螺母。

四、DYE-2000型数显混凝土压力试验机操作使用

1、通电：旋转电源开关，接通电源，显示建仪画面，2秒钟后显示测试画面，系统处于关闭状态。

2、DYE-2000型数显混凝土压力试验机系统设置：

①按压力试验机“菜单”键，仪表即进入选择菜单状态。在设置状态下再按“返回”键就退出。用“▲▼”键对光标上下移动，进行功能选择。

②此时光标在1处，如按“确认”键，则进入系统压力测试菜单，具体操作见第六节标定与检测。

③用“▲▼”键对光标上下移动进行选择，如选择2，则进入系统设置菜单。

⑴“时间”处分别为日期年，月，日，时，分，秒的输入。日期月的输入，范围（1-12）。日期日的输入，范围（1-31）。日期时的输入，范围（0-23）。日期分的输入，范围（0-59）。一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。如不需进行时间设置就不许输入任何值，每次按“确认”键即可。

⑵“序号”处为试验编号的输入，范围（0-9999）。

一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的试验。如果“组号”不是连续的，可以输入相应的组号，再开始试验。

⑶“组数”处为试验组块的输入，范围（1　或　3）。

如需做单块试验，则选择1，需做3块一组的试验选择3。如选择3，但没有做满3块而须打印，则按直接“确认”键进入数据画面，按“打印”键进行打印。

⑷“截面积号”为选择试块的模式，范围（1、2、3　或　4）。

选择1：模式（1）用于横截面积100×100mm2的抗压试块

选择2：模式（2）用于横截面积150×150mm2的抗压试块

选择3：模式（3）用于横截面积200×200mm2的抗压试块

选择4：模式（4）用于用户任意设定截面（mm2）的抗压试块

⑸“自定义”为自定义试块的模式，截面范围（1　～　65535mm2）。

如在上一步中选择了1～3则输入截面积无效，只有选择了4才进入此模式。自由输入自定义截面。

⑹“龄期”为试块龄期的输入，范围（0~99天）

*设定参数：用“▲”键对光标位的数值进行改变，用“?”键对闪烁位进行左右移动，用“▼”键对闪烁位进行上下移动。

*压力试验机设定参数应依顺序设定，按“确认”键将按顺序设置，一直回到原始状态，设定值才设置完毕，如要取消，则按“返回”键退出。

3、压力试验机清零：

按一次“清零”键，显示器显示0.0，如不显示0.0，再按一次“清零”键，直至显示器显示0.0。

4、DYE-2000型数显混凝土压力试验机数据查询：

因本系统*大存储量为3000个单元，所以在调取原存数据打印时只能按日期和编号调用已存的数据。查询数据的操作如下：

⑴按“查询”菜单后，显示“0000000000”表示输入要查询数据的年月日和编号。例如“0302180001”为2003年2月18日第0001号数据。

⑵再按“确认”键，系统进行数据库处理，如找到和查询条件一样的数据就显示出来，如果没找到，就显示数据库中*条数据。

⑶可以用数字键“▲”、“▼”对数据库的数据进行向前查询和向后查询。

⑷在查询状态下，按“打印”键可打印数据库的数据。
