微机电液伺服钢绞线拉力试验机详细参数

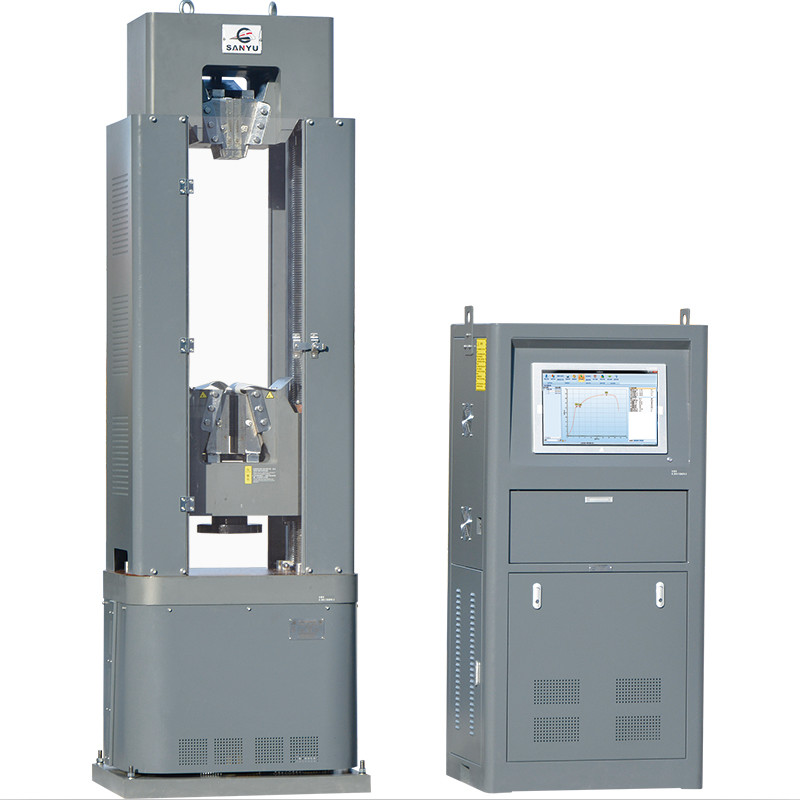

GAW-600B型微机电液伺服钢绞线拉力试验机产品介绍
GAW-600B型微机电液伺服钢绞线专用机可以满足国家关于钢绞线拉伸试验规定中的标准试验要求，可以求取所测材料的抗拉强度、弹性模量等性能指标。
GAW-600B型微机电液伺服钢绞线专用机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，试验力600kN，试验机准确度等级优于1级。
GAW-600B型微机电液伺服钢绞线专用机可以满足国家关于钢绞线拉伸试验规定中的标准试验要求，可以求取所测材料的抗拉强度、弹性模量等性能指标。
该试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠母旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型可配置钢绞线专用钳口用于钢绞线的拉伸试验；标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。
该试验机及配件符合GB/T228、GB/T2611、GB/T3159标准要求。
GAW-600B型微机电液伺服钢绞线拉力试验机技术参数
试验力：600KN；
准确度等级：1级；
示值相对误差：±1%；
有效测量范围：1%-100%F•S（全量程不分档）；
变形测量范围：1%-100%F•S；
位移测量分辨力：0.001mm；
应变速率控制调节范围：0.00025/s-0.0025/s；
力、变形、位移保持控制范围：0.3%-100%F•S；
中梁升降速度：300mm/min；
压缩面间距：900mm；
拉伸间距：900mm；
两立柱间有效距离：455mm；
活塞行程：200mm；
活塞移动速度：100mm/min；
钢绞线夹持直径：Φ8mm–Φ18mm；
上下压板尺寸：Φ225mm；
主机外形尺寸：1020mm×640mm×2650mm；
油源柜尺寸：800mm×600mm×1600mm；
整机功率：2.2kW（油泵电机1.5kW，升降电机0.4kW）；
油源柜重量：300kg；
主机重量：约3100kg。
