橡胶支座压剪试验机详细参数

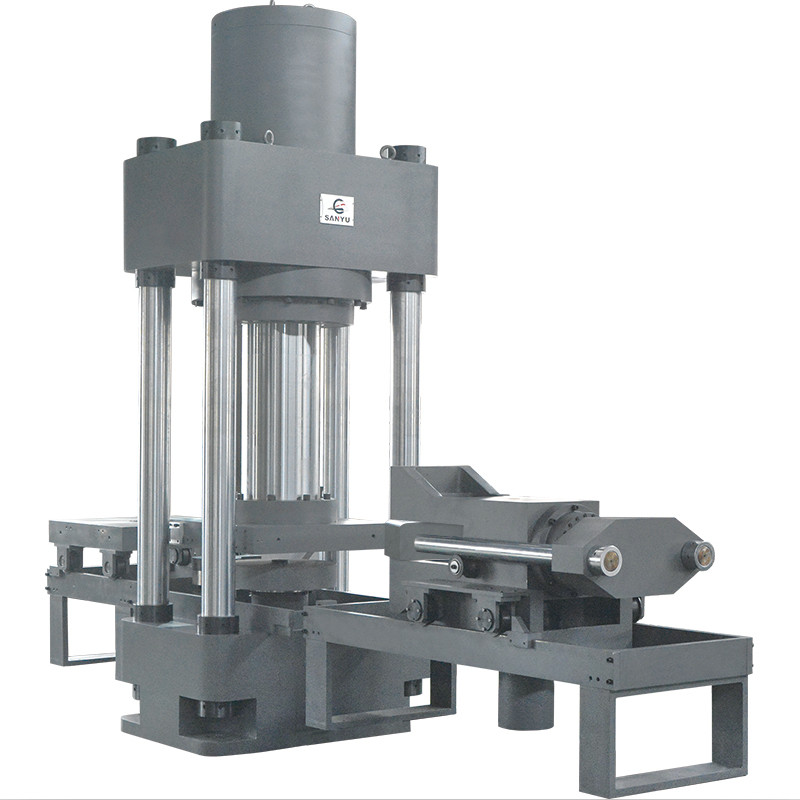

YJW-5000型橡胶支座压剪试验机产品简介
YJW-5000型微机控制电液伺服压剪试验机主要用于各种桥梁板式、盆式橡胶支座在抗压、抗剪切力的复杂条件下，检测支座的轴向径向抗压、抗剪、转角力学试验。
YJW-5000型微机控制电液伺服压剪试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其主要结构由试验主机框架、剪切机架、转角测量机架、主油源（液压动力源）、电气控制系统等组成，试验力5000kN，试验机准确度等级1级。
YJW-5000型微机控制电液伺服压剪试验机主要用于各种桥梁板式、盆式橡胶支座在抗压、抗剪切力的复杂条件下，检测支座的轴向径向抗压、抗剪、转角力学试验；可进行橡胶支座的抗压强度、抗压弹性模量、抗剪粘结性能、抗剪老化、摩擦系数、转角等试验，也可以进行混凝土等其他材料试样的弹性模量及压缩性能检测。
YJW-5000型橡胶支座压剪试验机及配件符合以下标准要求：
GB/T2611-2007《试验机通用技术要求》
GB/T3159-2008《液压式万能试验机》
JB/T11582-2013《压剪试验机》
GB20688.4-2007《橡胶支座第四部分：普通橡胶支座》
GB/T17955-2009《球型支座技术条件》
JT/T4-2004《公路桥梁板式橡胶支座》
JT/T391-2009《公路桥梁盆式橡胶支座》
TB/T1893-2006《铁路桥梁板式橡胶支座》
TB/T2331-2013《铁路桥梁盆式支座》
TB/T3320-2013《铁路桥梁球式支座》
YJW-5000型橡胶支座压剪试验机技术参数
试验力：5000KN；
准确度等级：1级；
示值相对误差：±1%；
有效测量范围：1%-100%F•S（全量程不分档）；
结构：四柱框架；
上下压板距离调节方式：油缸调节；
立柱间距离：850mm；
上下压板间距离：600mm；
压板尺寸：750mm×750mm；
主油缸活塞行程：600mm；
主油缸活塞位移速度：0-100mm/min；
位移测量范围：0-1000mm；
轴向变形测量范围：0-20mm；
径向变形测量范围：0-10mm；
变形测量分辨力：0.001mm；
主机外形尺寸：5000mm×1240mm×3200mm；
油源柜尺寸：1000mm×800mm×1300mm；
控制柜尺寸：1200mm×800mm×900mm；
整机功率：15kW；
油源柜重量：600kg；
控制柜重量：300kg；
主机重量：15000kg；
剪切试验部分
水平剪切力：1000KN；
示值相对误差：±1%；
水平活塞行程：200mm；
剪切板尺寸：750mm×750mm；
拉伸速度：0-100mm/min；
位移测量范围：0-200mm；
位移测量分辨力：0.01mm；
转角试验部分
转角顶出力：500KN；
示值相对误差：±1%；
转角活塞行程：200mm；
位移测量范围：0-200mm；
位移测量分辨力：0.01mm。
