电液伺服动静疲劳试验机详细参数

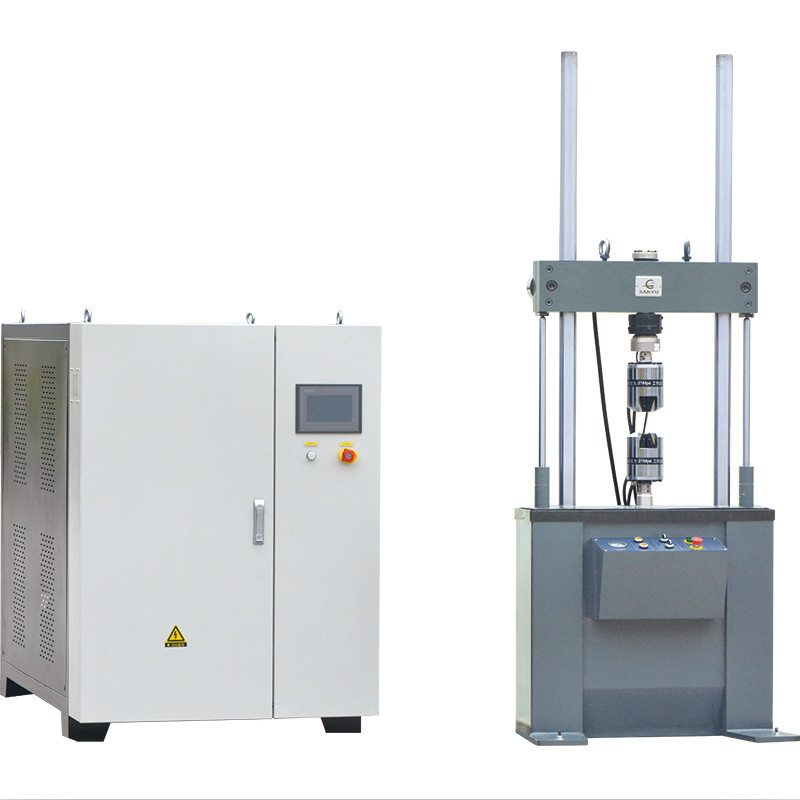

DPL-100型电液伺服动静疲劳试验机产品简介
可以满足金属金属材料、非金属材料、复合材料及结构件、零部件的动态性能测试：可进行拉伸、压缩、弯曲疲劳试验测试，可实现过“零”疲劳试验，并可进行高低周性能试验。
DPL-100型电液伺服动静疲劳试验机是采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、伺服动作器、伺服油源、测控系统、试验辅具组成，试验力100kN，试验机准确度等级优于0.5级。
DPL-100型电液伺服动静疲劳试验机是一款通用性较强的产品，可以满足金属金属材料、非金属材料、复合材料及结构件、零部件的动态性能测试：可进行拉伸、压缩、弯曲疲劳试验测试，可实现过“零”疲劳试验，并可进行高低周性能试验。
DPL-100型电液伺服动静疲劳试验机技术参数
1.试验力测量：采用动态负荷传感器对试验力进行无惯性测量
试验力：动态：±100kN；静态：±100kN；
试验力测量范围：1～100%FS（连续全量程测量）；
试验力测量精度：示值相对误差±0.5%；
控制精度：静态精度±0.5%；动态精度±2%；
传感器精度等级：0.05级；
输出灵敏度1.5—2mv/v；
非线性≤0.03%F.S；
滞后≤0.03%F.S；
不重复度≤0.03%F.S；
蠕变≤0.03%F.S；
零点温度漂移≤0.003%F.S./℃；
输出温度影响≤0.003%F.S./℃；
响应时间：≤3ms；
2.位移测量：采用LVDT测量伺服作动器位移量
位移量程：±75mm；
测量分辨力：0.001mm；
测量精度：±0.2%FS；
3.变形测量控制：采用应变片式动态引伸计测量试样变形量
轴向引伸计：标距50mm，量程-2~+5mm；
轴向引伸计：标距100mm，量程-4~+10mm；
轴向引伸计：标距6mm，量程5mm。
变形测量范围：0.8～100%FS；
变形量程：±2mm；
测量精度：示值相对误差±0.5%；
控制精度：±3%设定值；
4.DPL-100型电液伺服动静疲劳试验机主机
立柱净距离：550mm，立柱直径Φ80mm；
上下夹头（移动）距离：50mm~900mm，方便安装高温炉
试验力：动态：±100kN；静态：±100kN；
伺服作动器行程：±75mm；
工作台高度：约1000mm；
机架刚度：≥3×108N/m；
主机外形尺寸：1000×800×3100mm（长×宽×高）；
总重量：约1000kg；
5.液压伺服油源
额定流量：40L/min；
额定压力：21MPa；
总功率：15kW；
6．DPL-100型电液伺服动静疲劳试验机试验附具
上下夹头同轴度：夹具加持可靠，对中性符合ASTM标准，≤5%。
拉伸圆试样夹持钳口：1套：Φ7-12mmΦ12-18mmΦ18-30mm。
拉伸扁试样夹持钳口：1套：厚度1-20mm，宽度60mm；
压缩试验夹头：Φ150mm。
三点弯曲台。
7．全数字动态伺服控制器：
每个控制板具有3个数字量的输入功能和3个模拟量的输出功能；
4路光电隔离DI，4路光电隔离DO；
系统采集分辨率为19/24位，在满量程使用范围内免除了量程的人工转换；
传感器的测量信号具有100Hz到1000Hz范围内多种滤波器，提供了高精度，低漂移，低噪声性能；
动态闭环控制频率：5000Hz；
信号发生器频率范围：0～1000Hz；
试验频率范围：0.001—100Hz。
