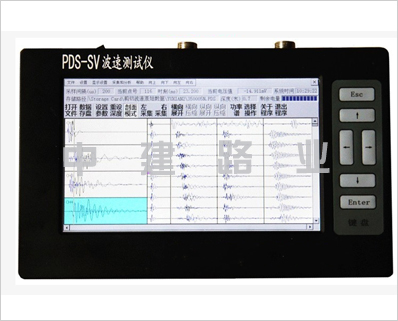

地脉动/剪切波测试仪

PDS-SV型地脉动/剪切波测试仪是于2010年在原FDP204PS一体化高分辨浮点动测仪的基础上全面升级后而推出的*新的波速测试仪。PDS-SV波速测试仪采用的计算机系统是主频为533MHz的三星S3C2440ARM9，能流畅地运行WindowsCE5.0操作系统,从而极大的降低了系统功耗，提高了仪器的稳定性。高亮度半透半反的7.2寸宽屏TFT真彩色液晶屏和高通过率的触摸屏，使得新的PDS-SV波速测试仪在强光下能方便的操作、浏览。高速数据采集系统和专用电源高度集成的电子测试系统。该仪器采用了前置放大电流伺服、全自动电桥平衡跟踪等技术，使该仪器的实用性和可靠性大大增强，而且整机性能和技术指标也大为改善。
PDS-SV型地脉动/剪切波测试仪主要特点
系统功耗低：采用S3C2440ARM9处理器使总功耗下降了40%
稳定性高：采用WindowsCE5.0操作系统，提高了系统的稳定性
环境适应性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
体积小重量轻：采用了***的元器件和**的工艺。
PDS-SV型地脉动/剪切波测试仪应用范围
场地勘察剪切波波速测试
场地勘察地脉动*周期测试
低应变检测
PDS-SV型地脉动/剪切波测试仪符合规范
《岩土工程勘察规范GB50021-2001》
《建筑抗震设计规范GB50011-2001》
《地基动力特性测试规范GB/T50269-97》
PDS-SV型地脉动/剪切波测试仪技术指标
通道数4道
A/D转换24位144dB
浮点增益10位60dB
触发方式内、信道
频响范围0.1Hz～2KHz
系统误差＜3‰
噪声电平＜6uVrsm
滤波方式低通五档：100Hz，200Hz，500Hz，1000Hz，2000Hz，5000Hz。
多档带通
采样间隔10μs～60ms
采样点数512、1024、2048
*大功耗5W
主机重量＜1.4Kg
体积220×140×40mm
PDS-SV计算机系统技术参数
处理器三星S3C2440ARM9
主频533MHz
内存64M
FLASH64M
显示7.2寸宽屏TFT液晶显示器
界面触摸屏
接口USBRS232以太网
存储器2G–16GSD卡
电池容量7.6V/5.2AH锂电池组
操作系统WindowsCE5.0
工作温度-20℃～+60℃
