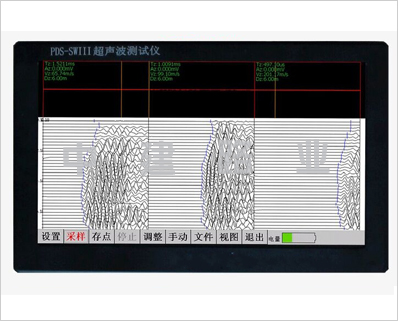

PDS-SWIII超声波检测仪

PDS-SWIII超声波检测仪简介
PDS-SWIII超声波检测仪是基于AT070TN83上开发的新型超声波测试仪器，该机采用10寸LED背光触摸液晶显示屏并以WindowsCE为工作平台操作简单便捷。可以根据个人喜好选择按键或者手触两种方式操作。该声波检测仪具有高分辨、高增益、高灵敏、高精度、线性好、低功耗等优点，可广泛应用于：
透射法：
1、平面超声波测试：完整性，缺陷、强度、力学参数测试。
2、孔中声波测试：岩体强度化分，基桩完整性检测。
3、孔中声CT层析成像：岩体软弱结构面，溶洞检测折射法。
折射法：
1、平面超声波测试：砼损伤层检测。
2、平面超声波测试：岩体松动范围检测。
3、一发双收单孔检测：岩体风化壳、软弱结构面划分。
4、孔中弹性波测试：纵、横波声速地层分层评价，弹性力学参数测试。
反射法：
1、平面超声波测试：砼路面厚度测试。
2、锤击反射波法：砼厚度及缺陷检测。
PDS-SWIII超声波检测仪技术参数
采样间隔：0.1us～50ms；
采样通道：3个独立通道，一次完成3个剖面；
测读方式：手动游表、自动寻找波的声时与声幅；
测读参数：声时与声幅二维参数；
发射方式与频率：单次发射和连续发射，＞10次/秒；
发射电压：发射电压500V/1000V；发射脉宽1us～1000us；数字调节；
换能器标称频率：10K；25K；50K；100K；250K；500KHz；
放大器带宽：1K～500kHz；
接收灵敏度：＞=10uv；
显示方式：10寸宽屏TFT液晶显示器；
数据输出：专用ＰＤＳ文件格式；
扫描宽度：采样长度*采样间隔=102.4us～51.2s；
扫描延时：延迟点数*采样间隔=0us～500s；
游标定义：2个游标；
测量稳定性：通过国家计量认证；
使用环境：工作温度：-20℃～+60℃，相对湿度：０～95%ＲＨ；
供电能力：AC：200～240V，DC：5～8.4V；锂电池组供电时间＞6小时；
尺寸重量：280×160×40mm,仪器自重1.8KG。
PDS-SWIII超声波检测仪计算机系统技术参数
芯片组：CortexTM-A8；
主频：1GHz；
内存：1G；
显示：10寸宽屏TFT液晶显示器；
FLASH：1G；
总线界面：触摸屏；
接口：USBRS232以太网；
数据存储：2G–16GSD卡；
电池容量：5.2AH；
操作系统：WindowsCE6.0；
工作温度：-20℃～+60℃。
