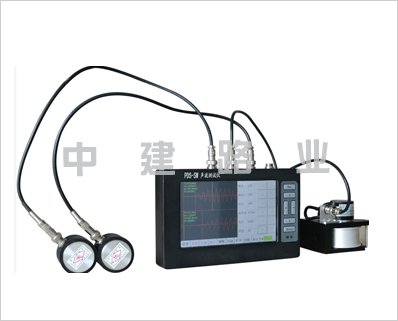

PDS-SW型非金属超声波检测仪

PDS-SW型非金属超声波检测仪简介
PDS-SW超声波测试仪于2007年推出的高速数据采集系统。超声波测试仪使用的工控机是主频为533MHz的S3C2440ARM9，能流畅地运行WindowsCE5.0操作系统。高亮度半透半反的7.2寸宽屏TFT真彩色液晶屏和高通过率的触摸屏，使得新的PDS-SW超声波测试仪在强光下能方便的操作、浏览。
PDS-SW型非金属超声波检测仪主要特点：
系统功耗低：采用S3C2440ARM9处理器使总功耗下降了40%
稳定性高：采用WindowsCE5.0操作系统，提高了系统的稳定性
环境适应性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
PDS-SW型非金属超声波检测仪通过USB总线进行高速数据采集。能同时完成两个通道的高速并行采样作业。具有高分辨、高增益、高灵敏、高精度、线性好、低功耗等优点，可广泛应用于：
声波透射法基桩完整性检测；
非金属试件纵、横波速测试、平面纵波测试；
岩基钻孔波速测试；
混凝土强度检测；
混凝土表面损伤、内部缺陷、表面裂缝深度的评定；
地质勘查，岩体、混凝土等非金属力学性能测试；
PDS-SW型非金属超声波检测仪技术参数
采样间隔：0.1us～50ms；
采样通道：1、2道并行采样；
测读方式：手动游表、自动寻找波的声时与声幅；
测读参数：声时与声幅二维参数；
发射方式与频率：单次发射和连续发射，＞3次/秒；
发射电压：发射电压500V/1000V；发射脉宽1us～1000us；数字调节；
换能器标称频率：10K；25K；50K；100K；250K；500KHz；
放大器带宽：1K～500kHz；
接收灵敏度：＞=10uv；
显示方式：7.2寸宽屏TFT液晶显示器；
数据输出：专用ＰＤＳ文件格式；
扫描宽度：采样长度*采样间隔=102.4us～51.2s；
扫描延时：延迟点数*采样间隔=-5.0s～500s；
游标定义：2个游标；
测量稳定性：通过国家计量认证；
使用环境：工作温度：-20～40℃，相对湿度：０～95%ＲＨ；
供电能力：AC：200～240V，DC：5～8.2V；锂电池组供电时间＞6小时；
尺寸重量：220×140×40mm,仪器自重1.4KG。
PDS-SW型非金属超声波检测仪计算机系统技术参数
芯片组：S3C2440ARM9；
主频：533MHz；
内存：64M；
显示：7.2寸宽屏TFT液晶显示器；
FLASH：64M；
总线界面：触摸屏；
接口：USBRS232以太网；
数据存储：2G–16GSD卡；
电池容量：5.2AH；
操作系统：WindowsCE5.0；
工作温度：-20℃～+60℃。
