RSM-SY6基桩声波检测仪

时间：2016-07-02 08:31:48　作者：admin　点击： 次
销售电话：13810593928
图文传真：010-67990586
E-mail：bjzjly17@163.com
RSM-SY6基桩声波检测仪详细参数

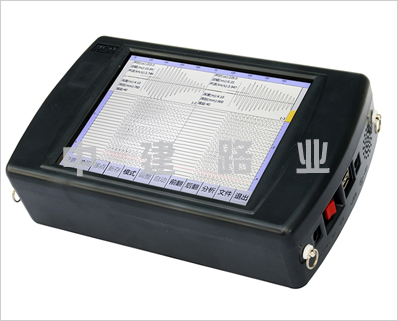

RSM-SY6基桩声波检测仪

RSM-SY6基桩声波检测仪应用领域

超声波透射法完整性检测

混凝土裂缝深度检测

混凝土超声波回弹综合法强度检测

地质勘察岩体纵波波速测试

隧道岩体松动圈检测

非金属材料动弹性力学参数测试

RSM-SY6基桩声波检测仪符合规范

《超声回弹综合法检测混凝土强度技术规程CECS02:2005》

《建筑基桩检测技术规范JGJ106-2014》

《公路工程基桩动测技术规程JTG/TF81-01-2004》

《铁路工程基桩无损检测规范TB10218-2008》

《超声法检测混凝土缺陷技术规程CECS21:2000》

《铁路工程结构混凝土强度检测规程TB10426-2004》

《广东省建筑桩基检测规范DBJ15-60-2008》

《江苏省建筑地基基础检查规程DBJ32/TJ142-2012》

《StandardTestMethodforIntegrityTestingofConcreteDeepFoundationbyUltrasonicCrossholeTestingASTMD6760-08》

RSM-SY6基桩声波检测仪技术参数

主控形式

低功耗嵌入式系统主频：600MHz内存：256M

通道数

一个发射通道、两个接收通道

采样方式

发射、接收独立分开

一次提升测试剖面

两个剖面

显示模式

8.4英寸高亮度真彩显示屏640×480

发射脉宽

1～100μS连续可调

操作方式

触摸屏

频带宽度

1～500kHz

储存模式

16G电子硬盘

声幅准确度

≤3%

通讯方式

内置有线通讯

声时准确度

≤0.5%

深度计数方式

自动计数

接收灵敏度

≤10μV

扫描速度

≥20次循环/秒

道间串扰

≤1/400

触发方式

信号触发

数据导出

USB

采样间隔

0.1～200μS

数据上传模式

内置蓝牙/WIFI

记录长度

0.5～4k

工作温度

-20℃～+55℃

发射电压

500V/1000V可调

供电模式

可拆卸锂电池≥8h

动态范围

≥100dB

外形尺寸

255×180×60mm

增益精度

0.5dB

重量

1.6kg（含锂电池）

提升装置

提升装置连接方式

有线/无线

*小测点间距

1cm

无线传输距离

30m

*大提升速度

60m/min

无线工作时间

≥20h

记数方式

双向计数

RSM-SY6基桩声波检测仪产品特点

1.内置高清晰、高亮度彩色液晶显示屏，背光可调；

2.采用全触摸屏操作，操作简单、易学；

3.采用Linux操作平台，采集软件界面直观；

4.采用全自动深度计数器，避免手动提升误差，大幅度提高检测速度；

5.采用全新自动判读功能，波声时、声副判读更准确；

6.内置高能锂电池，满足野外长时间工作；

7.配备USB接口，U盘直接传输数据；

8.体积小、重量轻、携带方便。

RSM-SY6基桩声波检测仪标准配置

1、仪器主机一台；

2、提升装置一套；

3、一发一收探头三只；

4、孔口滑轮三只；

5、三脚架一副；

6、平面换能器一对（50K）。

RSM-SY6基桩声波检测仪选购配件

1、一发一收单孔换能器；

2、一发一收单孔干孔换能器；

3、平面横波换能器。
