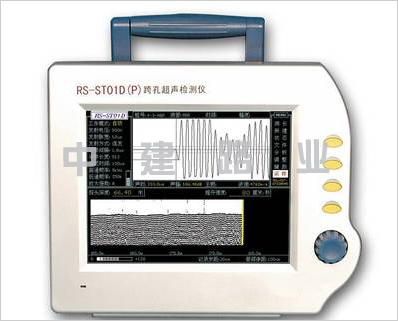

RS-ST01D(P)型全自动超声波测桩仪

时间：2016-05-19 07:07:04　作者：admin　点击： 次

销售电话：13810593928
图文传真：010-67990586
E-mail：bjzjly17@163.com

RS-ST01D(P)型全自动超声波测桩仪应用领域

桩基/连续墙完整性快速连续法检测

混凝土强度检测，表面损伤、内部缺陷、表面裂缝深度的评定

钢管混凝土缺陷检测，锚杆灌浆饱满度测试

地质勘察，岩体、混凝土等非金属力学性能测试

RS-ST01D(P)型全自动超声波测桩仪符合的技术标准

建筑基桩检测技术规范JGJ106-2014

公路工程基桩动测技术规程JTG/TF81-01-2004

铁路工程基桩无损检测规范TB10218-2008

超声回弹综合法检测混凝土强度技术规程CECS02:2005

超声法检测混凝土缺陷技术规程CECS21:2000

铁路工程结构混凝土强度检测规程TB10426-2004

RS-ST01D(P)型全自动超声波测桩仪检测原理

声波透射法指在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的相对变化，对桩身完整性进行检测的方法。本方法适用于已预埋声测管的混凝土灌注桩桩身完整性检测，判定桩身缺陷的程度并确定其位置。

RS-ST01D(P)型全自动超声波测桩仪产品特点

采用*的野外高清晰度10.4寸彩色液晶屏;

配置高能电池满足野外长时间测试工作;

国内数据计数后可即时回放查看。

超大功率发射模块，超低噪音设计，波形实时显示，波自动增强

配备USB接口大容量移动式存贮器及高能电池，满足野外长时间工作

采集软件单光电旋钮智能控制，易学易用，直观明了

实时给出换能器移动速度，位置和直观的孔深-波列影像图，指导现场测试

自动化测试提高工效，快速、准确地自动判读声参数并存储测试波形，数据现场回放

分析软件全面支持Win操作系统，风格统一、界面友好、操作方便、功能丰富、处理规范,自动出报告图表并提供Word、Execl等接口

RS-ST01D(P)型全自动超声波测桩仪主要技术指标

操作系统：高稳定可靠的WindowsCE操作系统；

控制模块：嵌入式586工控机；

显示屏：1240*768TFT彩色液晶屏；

操作方式：触摸屏；

存储容量：64MB；

深度计数方式：自动计数；

采样间隔：0.1μs～200μs；

采样长度：0.5～1k；

发射电压：500V/1000V可调；

放大增益：100dB；

增益精度：0.5dB；

通道数：一个通道；

发射脉宽：0.1μs～100μs连续可调；

频带宽度：5kHz～250kHz；

声幅准确度：≤3%；

声时准确度：≤0.5%；

接收灵敏度：≤30μv；

道间串扰：≤1/400；

数据传输模式：USB传输；

工作温度：-20℃～55℃；

供电模式：可拆卸内嵌锂电池≥8小时；

体积尺寸（mm）：350×270×150；

重量：3.2kg（含电池）。
