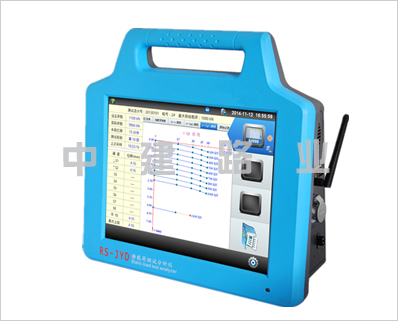

RS-JYD型静载荷测试仪

RS-JYD型静载荷测试仪产品简介

一款现场无线，可以同时做多个实验的静载荷分析仪

采用嵌入式多任务操作系统；采用数据库管理检测工程及数据；

采用物联网数字无线系统（ZigBee）实现前端机与主机的自动组网，信号稳定可靠、传输速度快、抗干扰能力强；

历经3年与*厂家联合研发的防水数字位移传感器，高精度、高可靠、维护简便；

前端机自带GPS定位，主机自带数据监控模块，实现检测监控一体化；

配合《地基基础检测信息管理信息系统》，实现现场检测数据的远程监督管理与实时图片管理。

稳定可靠的嵌入式操作系统

主机采用内装高稳定可靠的嵌入式windows操作系统

配备超炫的电容触摸屏，仪器操控随心所欲

具美感的人机界面，简洁明快的操作方式

RS-JYD型静载荷测试仪主机采用12.1吋超大高亮TFT真彩显示屏，显示内容尽善尽美

前端机配备有工业级5.7吋LCD显示屏，在测点现场实时掌控测试信息

确保恶劣环境持续工作能力

对于需要长时间进行的静载荷实验而言，能提供在施工现场各种恶劣环境中稳定工作是非常重要的目标

采用嵌入式低功耗设计，发热小，自带散热风扇，满足现场高温环境下的连续24小时不间断工作需要

在实验过程中断电来电后实验过程无需人工干预，实验过程自动恢复，保证在实验持续运行

全套设备全直流供电，市区及荒郊野外均可使用；强弱电分离有效保证设备的*性

测试仪与380V控载箱分别采用独立的机箱设计，实现高低压分离控制，确保人员设备的*

*的ZigBee自动组网技术

采用*的ZigBee自动组网技术，同一区域同时工作的*大设备量可达65000套，纯数字无线网络，没有信道限制及干扰之忧；有线、无线两种工作方式适应各种实验需求，自动匹配，无需人工设置；主机与前端机实用有效距离可达1000米；

确保你的数据*

采用嵌入式数据库海量存储数据，实现完善的工程管理及数据检索功能

多重电子盘自动备份存储，防尘、防潮、抗震，保证数据万无一失

RS-JYD型静载荷测试仪体贴人性化的设计

结实美观的模具机箱；配备超炫的电容触摸屏，仪器操控随心所欲

USB接口方便各种应用扩展，标准RS232接口便于与其它设备对接

专门设计的保护盖，有效保护3G上传模块；显示屏以类似于液晶显示器的垂直显示方式显示（非平躺显示方式），为用户提供*舒适的观看角度

所有连接线均采用工业标准塑料压接工艺制作；与*厂家联合研发的防水数字位移传感器，高精度、高可靠，维护简便

RS-JYD型静载荷测试仪主要技术指标

主机

操作系统：高稳定可靠的嵌入式WINDOWS操作系统；

显示：配备12.1吋超大高亮TFT真彩电容触摸屏，仪器操控随心所欲；

数据存储：嵌入式数据库海量存储+多重电子盘自动备份；

工作模式：有线、无线两种工作方式自动匹配，可同时连接控制三台前端机，*大支持达65000套前端机；

数据上传：集成数据上传功能模块，无需独立设备支持；

接口：USB接口、标准RS232接口；

电源：全直流供电，DC12V±5%，功率≤25VA；

环境温度：0℃～40℃允许长时间连续工作；

检测距离：传感器可安装在基桩周围半径15米范围内；

无线模式下：主机与检测点距离达1000米；

有线模式下：主机与检测点距离达500米（标配20米）。

RS-JYD型静载荷测试仪前端机

定位：自带GPS定位系统，实现真正的测点定位；；

显示：配备有工业级5.7吋LCD显示屏，在测点现场实时掌控测试信息；

工作模式：有线、无线两种工作方式自动选择；

电源：全直流供电，DC12V±5%，功率≤15VA；

接口：1个压力通道、8个位移通道、1个GPS天线接口、1个控载口、1个ZigBee天线口、1个总线接口。

RS-JYD型静载荷测试仪荷载测试

压力传感器类型：压阻式、4~20mA输出、无需调零；

压力传感器量程：70Mpa；

压力测试通道：1个；

压力测试量程：荷载只与千斤顶大小及数量有关，采用多顶并联,0kN至无穷大；

精度：0.5%FS；

分辨率：0.1%FS。

RS-JYD型静载荷测试仪位移测试

位移传感器类型：防水数字位移传感器；

独立通道个数：8；

量程：50.00mm(单次)，累计行程无限制；

精度：±0.04mm；

分辨率：0.01mm。

荷载控制

独立通道个数：1个；

控载超调量：可任意设定；

*大控制功率：7kVA。
