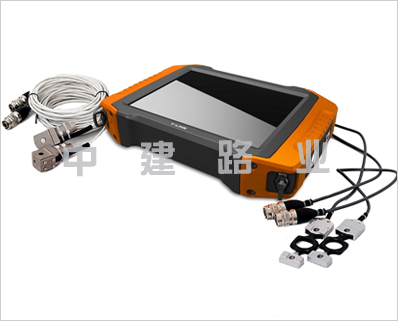

基桩高应变检测仪

YL-PDT型基桩高应变检测仪发挥了基桩高应变动力试验快速、可靠和无损的优点。外壳采用高强度合金材料制造、独特的军工设计，坚固耐用，轻松应对复杂工况，有效开展基桩高应变动力试验，确定承载力和桩身结构完整性。采用CAPWAP软件分析实测数据，与静载试验相比具有良好的相关性，可用于钻孔桩、螺旋桩、灌注桩以及打入桩的复打试验和打桩监控试验。保证工程桩经济*地开展施工。
YL-PDT型基桩高应变检测仪产品用途：
◆基桩高应变承载力和桩身完整性检测
◆预制桩打入时的桩身应力监测
◆基桩低应变反射波法
YL-PDT型基桩高应变检测仪产品特点：
1、8.4”真彩高亮触摸屏，亮度无级可调，数据、曲线清晰，适用环境广泛。
2、人体工学设计，高强度铝合金结构，重量轻，体积小，长时间工作更轻松。
3、实时监测现场传感器安装状态，并兼容市场主流接头及传感器。
4、*向导式操作流程设计，检测步骤更优化，操作更简单，检测更*。
5、自动实现连续采集、叠加、平衡调节功能；时域、频域分析精度高。
6、AD动态范围大，信噪比高；自适应浮点放大，波形不失真。
7、采集数据准确，应变自动均衡调节，消除信号漂移。
8、采样速度快，实时完成大于60锤/分钟的采集和监控工作。
9、现场即现CASE法分析结果，即现速度、力曲线和承载力与打击力。
10、现场流程优化仿真，即现缺陷位置，完整性判断一目了然。
YL-PDT型基桩高应变检测仪软件特点：
◆提供CASE分析及拟合分析功能，并提供各种快速设置方法。
◆提供自动分析和拟合功能，并可对结果进行人工修正和干预。
◆提供多种参考土模型，贴近各类地质特性要求。
◆提供原始信号处理功能，包括数字滤波，定桩长、定波速处理，波形移动等。
◆分析结果可快速查看，并可和历史结果对比切换。
◆提供Word、Bmp等多种输出功能。
YL-PDT型基桩高应变检测仪符合规范：
◆《建筑基桩检测技术规范JGJ106-2014》
◆《公路工程基桩动测技术规程JTG/TF81-01-2004》
◆《铁路工程基桩检测技术规程TB10218-2008》
◆《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
YL-PDT型基桩高应变检测仪技术指标：
主控单元低功耗嵌入式工业计算机
显示屏8.4寸真彩液晶显示屏（高亮）800x600
存储容量8G
供电模式内置高性能复充锂电池≥6小时
操作方式触摸屏
采样间隔5μs～65535μs
记录长度1024点
采样分辨率16位AD
信号带宽1Hz～12KHz
浮点放大器1～256倍（根据信号大小仪器自动调节）
系统噪声＜20μv
