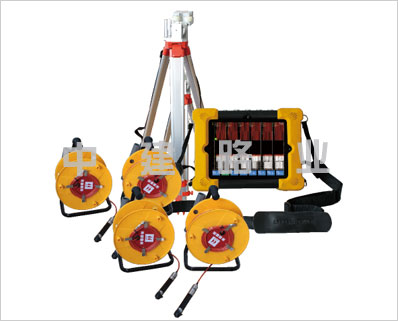

多通道超声波测桩仪

HC-U86型多通道超声波测桩仪应用领域

超声回弹综合法检测混凝土强度

混凝土内部缺陷的检测和定位

混凝土裂缝深度检测（采用优化跨缝检测方式）

混凝土裂缝宽度检测、自动读数带拍照

超声透射法自动检测、判定基桩完整性

HC-U86型多通道超声波测桩仪符合标准

CECS02:2005《超声回弹综合法检测混凝土强度技术规程》

CECS21:2000《超声法检测混凝土缺陷技术规程》

JGJ106-2014《建筑基桩检测技术规程》

JTG/TF81-01-2004《公路工程基桩动测技术规程》

GB50021-2009《岩土规程勘察规范》

GB50011-2010《建筑抗震设计规范》

HC-U86型多通道超声波测桩仪产品特点

业内体积*小，*便携方便；

低功耗设计，电池充满可连续工作超过10小时；

全触屏操作，简单方便，稳定可靠；

大尺寸高亮液晶显示屏；

操作界面简单友好，易学易用；

1x6界面和2x3界面随意切换，方便查看浏览；

多通道自动采集功能，自动记录高度和声时波形；

4个声测管6个剖面一次提升完成测试；

3个声测管3个剖面一次提升完成测试；

自动判读波声时、波幅，实时显示；

可手动调整声时线，避免误判，操作简单实用；

任意回放、覆盖、删除已存测点波形；

U盘转存数据，支持通过U盘进行软件升级；

PC机专用分析软件功能强大，数据分析处理、打印报表轻松完成。

HC-U86型多通道超声波测桩仪技术参数

主控单元*处理器

通道数四通道

显示方式高亮液晶屏8寸1024×768

测试速度1m/s（0.2m每点）

平面换能器1对

径向换能器4只

自动测桩测深装置1只

触发方式自动触发

采样周期0.05uS～2.0uS

采样长度1024

接受灵敏度<10uV

声时测量范围0～99999uS

声时测读精度0.05uS

幅度测读范围0-170dB

发射电压125V,250V,500V,1000V

发射脉宽20uS～20mS

存储容量2G(内置)+4G(U盘)

数据转存方式U盘

供电方式内置锂电+专用充电器

主机尺寸255×188×63

主机重量2.8kg
