一、HZ-20型5.5P混凝土钻孔取芯机主要用途

是对混凝土路面和沥青路面进行机械钻孔的新型建筑机械，操作简便、轻巧灵活、移动方便，不需要电源，钻机及取样尺寸准确，钻孔后表面光洁，且对钻取物不发生意外破坏，是理想的一种公路检测设备。

采用汽油发动机为动力，启动方便，运转可靠、操作简便，并配备了人造人造金刚石薄壁钻头。

主要用于公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。安装大型机器设备钻地脚螺栓孔，安设桥梁扶手及交通*防护栏杆钻孔。

另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

二、HZ-20型5.5P混凝土钻孔取芯机主要特点

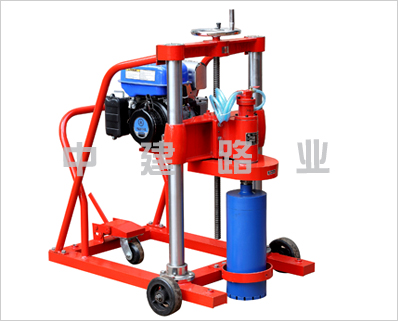

钻机为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。

钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能经久耐用，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用*滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经*磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。

采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行轮，移动方便。

采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量好，芯样完整光滑、震动小，对建筑物无损害。

三、HZ-20型5.5P混凝土钻孔取芯机技术参数

型号： HZ-20型5.5马力雅马哈（钻头另配）

*大钻孔直径：φ200MM

*大钻孔深度：400-700MM

钻孔方向：垂直向下

进给方式：手动、自动

主轴转速：1100-1500r/min

配套动力：5.5马力雅马哈

优点：相对是*轻便的汽油机动力，满足基本的取芯要求。

外形尺寸：1060*870*1400

四、HZ-20型5.5P混凝土钻孔取芯机操作过程

1、使用前的准备工作

（1）加入93#无铅汽油和*润滑油，加入机油的多少可根据机油尺刻度为准。

（2）在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。

（3）准备好水源。

（4）检查各部位螺丝是否松动。

2、HZ-20型5.5P混凝土钻孔取芯机安装

钻头对孔位后，把三个行走轮搬起，让底座落到地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可将钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机，钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。

3、开孔

以上作业做好后，即可开孔作业，装上钻头，起动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气襄把水吸入水泵，水泵上水后把水桶放在地面即可。油门调至*大，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要诀：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧坏钻头和水封。

4、正常钻入

当开孔钻进2-3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

5、终孔

到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。
