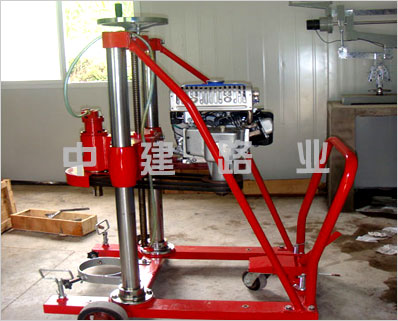

混凝土钻芯取样机

一、HZ-20型混凝土钻芯取样机主要用途

是对混凝土路面和沥青路面进行机械钻孔的新型建筑机械，操作简便、轻巧灵活、移动方便，不需要电源，钻机及取样尺寸准确，钻孔后表面光洁，且对钻取物不发生意外破坏，是理想的一种公路检测设备。

采用汽油发动机为动力，启动方便，运转可靠、操作简便，并配备了人造人造金刚石薄壁钻头。

主要用于公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。安装大型机器设备钻地脚螺栓孔，安设桥梁扶手及交通*防护栏杆钻孔。

另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

二、HZ-20型混凝土钻芯取样机主要特点

钻机为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。

钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能经久耐用，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用*滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经*磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。

采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行轮，移动方便。

采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量好，芯样完整光滑、震动小，对建筑物无损害。

三、HZ-20型混凝土钻芯取样机技术参数

1、型号：HZ-20型

2、*大钻孔取芯直径：Φ200mm

3、*大钻孔取芯深度：600mm(可配加长杆30厘米/根)

4、钻孔方向：垂直向下

5、进给方式：手动、自动

6、主轴转速：800-1200转/分

7、钻头形式：人造金刚石薄壁钻头

8、HZ-20型混凝土钻芯取样机配套动力：

本田汽油发动机型号：5.5P/GXv1609P/Gx27013P/Gx390

雅马哈汽油发动机型号：10P/MZ30012P/MZ360

转数：3600r/min

9、钻机外形尺寸：（长×宽×高）850×700×1200mm

10、重量：150kg
